Reparaturanleitung - Renault Clio :: Steuergerät aus- und einbauen

Reparaturanleitung - Renault Clio / Die benzin-einspritzanlage / Steuergerät aus- und einbauen

Das steuergerät der zünd-/einspritzanlage befindet sich in einem kunststoff-schutzgehäuse im rechten wasserkasten (unterhalb der windschutzscheibe).

Ausbau

Batterie-massekabel ( - ) abklemmen. Achtung: dadurch wird aus dem speicher des radios der code für die diebstahlsicherung gelöscht. Die batterie darf nur bei ausgeschalteter zündung abgeklemmt werden, da sonst das steuergerät der einspritzanlage beschädigt wird. Vor dem abklemmen sollten auch die hinweise im kapitel "radio" bzw. "Batterie aus- und einbauen" durchgelesen werden.
Rechtes gitter unterhalb der windschutzscheibe hochklappen.
Wagenheber herausnehmen.

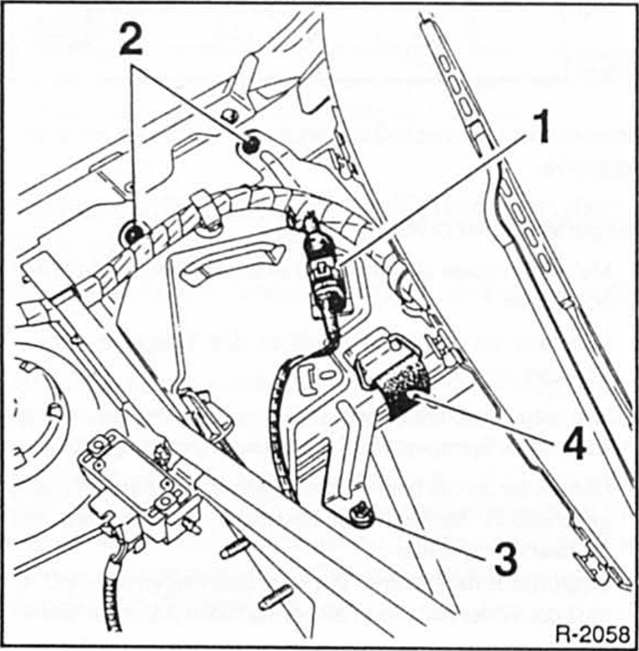

Renault Clio Reparaturanleitung. Ausbau

Stecker -1 - trennen.
Schraube - 2 - , mutter - 3 - lösen und gummiband - 4 - aushängen.
Deckel vom gehäuse abnehmen und den stecker lösen, der das steuergerät mit dem elektrischen kabelstrang verbindet.

Einbau

Der einbau erfolgt in umgekehrter reihenfolge wie der ausbau.
Darauf achten, daß der kabelstecker richtig sitzt.
Massekabel ( - ) und pluskabel an die batterie anklemmen.
Radio neu codieren, siehe.
