Reparaturanleitung - Renault Clio :: Antenne aus- und einbauen

Reparaturanleitung - Renault Clio / Die armaturen / Antenne aus- und einbauen

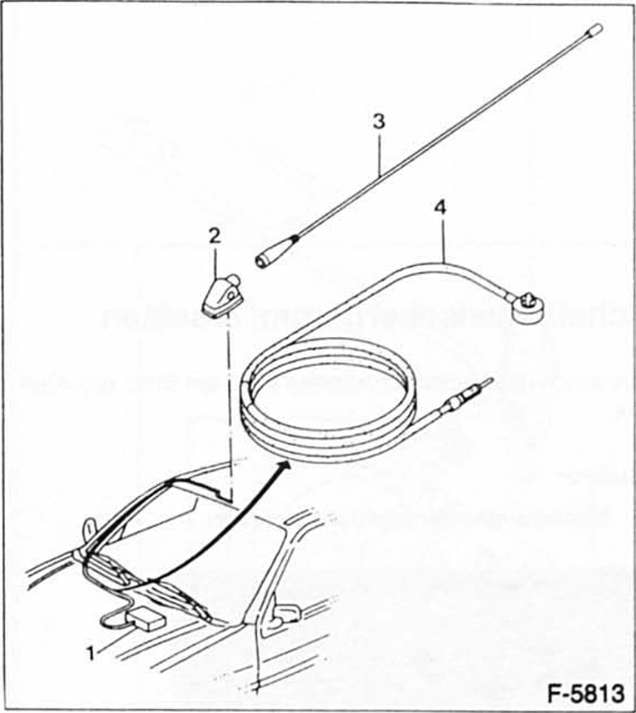

Verlegung antennenkabel

Renault Clio Reparaturanleitung. Verlegung antennenkabel

Radio
antennenfuß
antennenteleskop
antennenkabel

Ausbau

Innenraumleuchte am vorderen teil mit den fingern herunterziehen und ausclipsen. Achtung: die kunststoff-befestigungshaken können leicht abbrechen.
Durch die öffnung für die innenraumleuchte antennenfuß abschrauben.
Antenne mit antennenfuß abnehmen.

Einbau

Antenne auf dem dach ansetzen und antennenfuß von unten festschrauben.
Antenne auf funktion prüfen.
Innenraumleuchte einclipsen.
