Reparaturanleitung - Renault Clio :: Ausbau

Reparaturanleitung - Renault Clio / Die kupplung / Kupplung aus- und einbauen/prüfen / Ausbau

Getriebe ausbauen, siehe
mit filzstift oder reißnadel sitz der druckplatte auf dem schwungrad markieren.

Renault Clio Reparaturanleitung. Ausbau

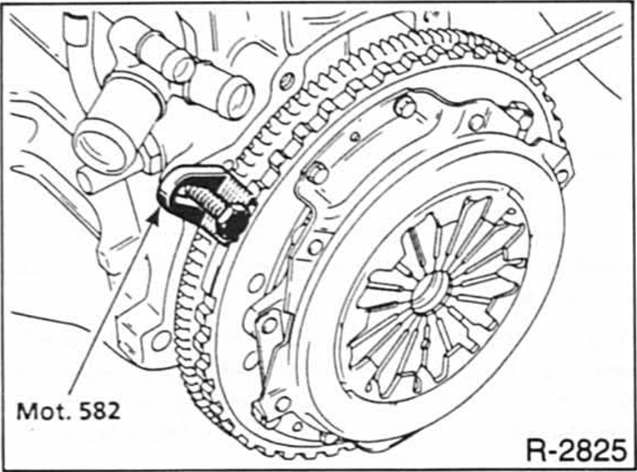

Damit das schwungrad beim lösen der schrauben nicht mitdreht. Spezialwerkzeug einsetzen, oder schwungrad am zahnkranz mit schraubendreher und dorn arretieren.
Befestigungsschrauben der kupplungsdruckplatte nacheinander jeweils um 1 bis 1 1/2 umdrehungen lösen, bis die druckplatte entspannt ist.

Achtung: wenn die schrauben sofort ganz gelöst werden, kann die membranfeder beschädigt werden.

Anschließend schrauben ganz herausdrehen.
Druckplatte und kupplungsscheibe herausnehmen. Achtung: druckplatte und kupplungsscheibe beim herausnehmen nicht fallen lassen, sonst können nach dem einbau rupf- und trennschwierigkeiten auftreten.
Schwungrad mit benzingetränktem lappen auswischen.
