Reparaturanleitung - Renault Clio :: Ausbau

Reparaturanleitung - Renault Clio / Die kupplung / Kupplungsseilzug aus- und einbauen/ automatische nachstellung prüfen / Ausbau

1,8-L-motoren und dieselmotor: luftfilter ausbauen.
Seilzug an der ausrückgabel aushängen.
Pedal niederdrücken und halten. Dadurch wird der seilzug herausgezogen

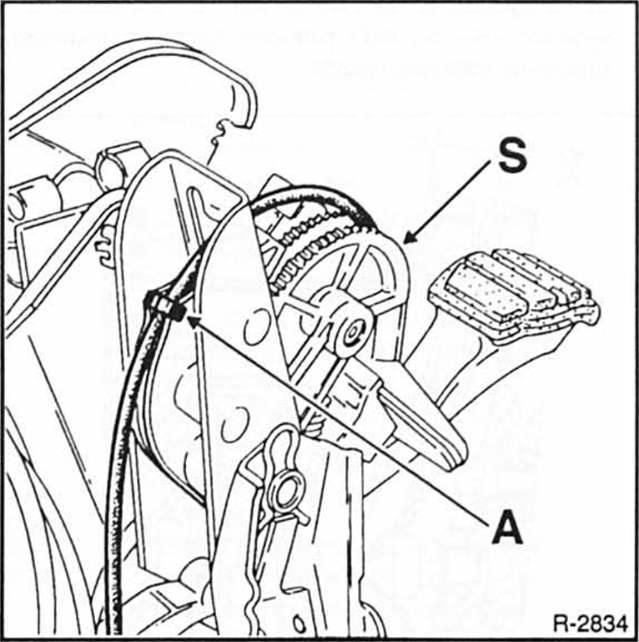

Renault Clio Reparaturanleitung. Ausbau

Seilzugendstück aus seinem sitz am segment der nachstellvorrichtung - s - und aus dem ring - a- am zahnnokken herausnehmen.
Seilzughülle am bodenblech mit einem schraubendreher lösen.
Seilzug zum motorraum hin durchziehen und herausnehmen.
