Reparaturanleitung - Renault Clio :: Ausbau

  • Bremstrommel ausbauen, siehe.
  •  Falls vorhanden, federspange oben am radbremszylinder anbringen, damit die bremskolben nicht aus den bremszylindern herausfallen. Da in den meisten fällen die spange nicht zur verfügung steht, beim ausbau der bremsbacken darauf achten, daß die bremskolben nicht herausgezogen werden, sonst dringt luft in das bremssystem ein und die bremse muß entlüftet werden.

Achtung: während die bremsbacken ausgebaut sind, nicht auf die fußbremse treten, da sonst die bremskolben aus dem radbremszylinder rutschen.

Achtung: vor dem ausbau der rückzugfedern empfiehlt es sich, deren einbaulage zu notieren. Dadurch wird das einsetzen beim einbau erleichtert.

Renault Clio Reparaturanleitung. Ausbau

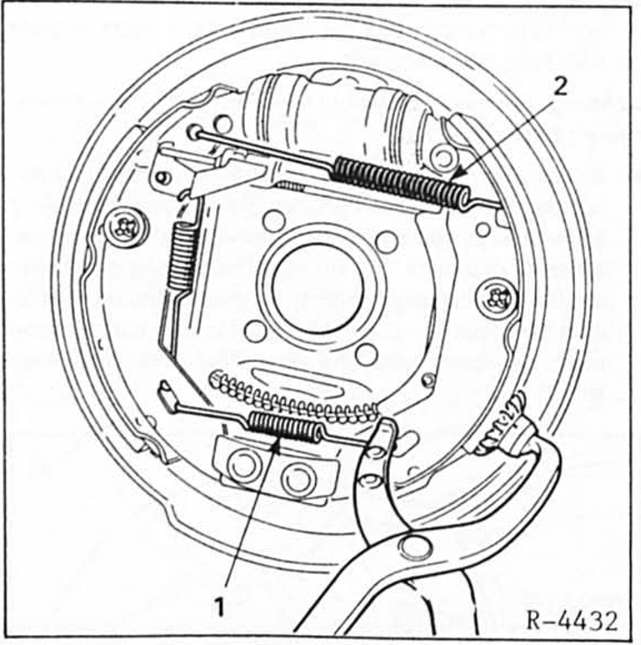

  • Untere rückzugfeder - 1 - mit bremsfedernzange, zum beispiel hazet 797, aushängen. Das aushängen gelingt auch mit einer normalen wasserpumpenzange.
  •  Obere rückzugfeder - 2 - mit bremsfedernzange aushängen.

Renault Clio Reparaturanleitung. Ausbau

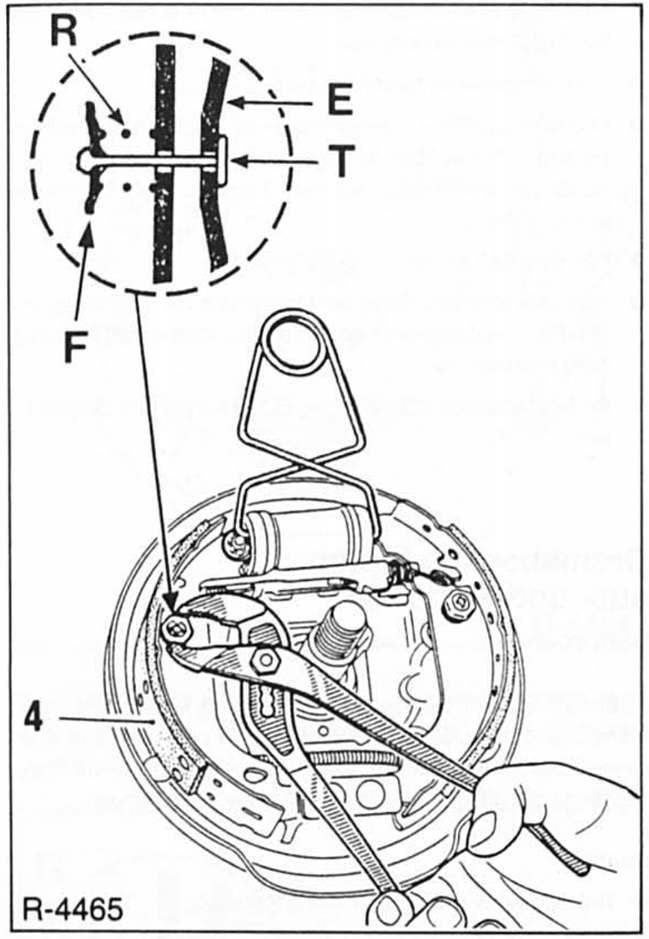

  • Federteller - f - mit kombizange kräftig zurückdrücken (gegen die federkraft - r - ) und um 90 drehen. Während des zurückdrückens von hinten am bremsträger - e - den stift - t - für federteller gegenhalten. 4- Bremsbacke.

Renault Clio Reparaturanleitung. Ausbau

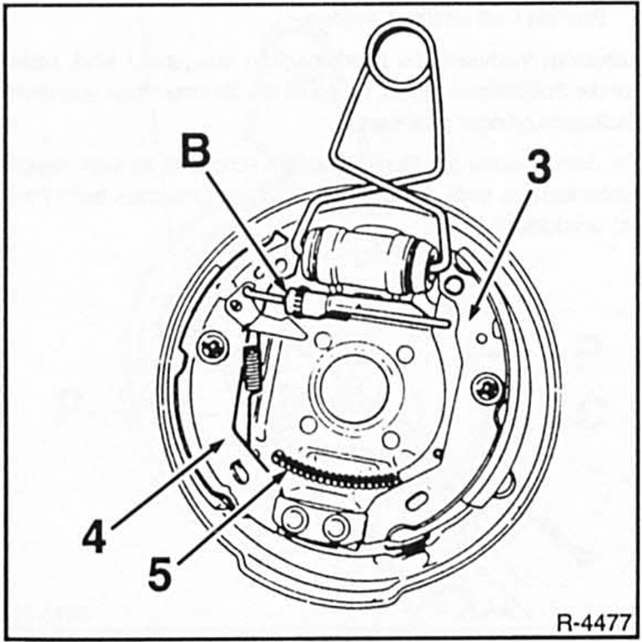

  • Seilzüge der handbremse maximal entspannen.
  •  Primärbacke - 4 - , druckstange - b - und sekundärbacke - 3 - herausnehmen.
  • Handbremsseilzug mit feder - 5 - an der sekundärbacke aushängen.

Renault Clio Reparaturanleitung. Ausbau

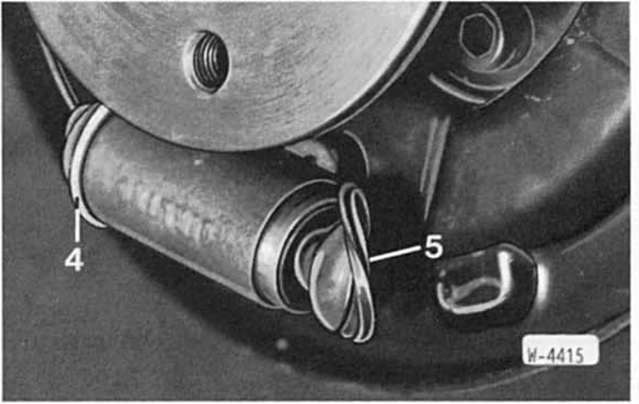

  • Am radbremszylinder staubmanschetten - 4 - und - 5 - abziehen. Achtung: dabei darf der bremskolben nicht herausgezogen werden. Kontrollieren, ob es hinter den staubmanschetten feucht ist. Gegebenenfalls radbremszylinder austauschen.
  •  Staubmanschetten auf radbremszylinder aufsetzen.
