Reparaturanleitung - Renault Clio :: Ausbau

  • Bremstrommel ausbauen, siehe.
  • Falls vorhanden, federspange oben am radbremszylinder anbringen, damit die bremskolben nicht aus den bremszylindern herausfallen. Da in den meisten fällen die spange nicht zur verfügung steht, beim ausbau der bremsbacken darauf achten, daß die bremskolben nicht herausgezogen werden, sonst dringt luft in das bremssystem ein und die bremse muß entlüftet werden.

Achtung: während die bremsbacken ausgebaut sind, nicht auf die fußbremse treten, da sonst die bremskolben aus dem radbremszylinder rutschen. Vor dem ausbau der rückzugfedern empfiehlt es sich, deren einbaulage zu notieren. Dadurch wird das einsetzen beim einbau erleichtert.

Renault Clio Reparaturanleitung. Ausbau

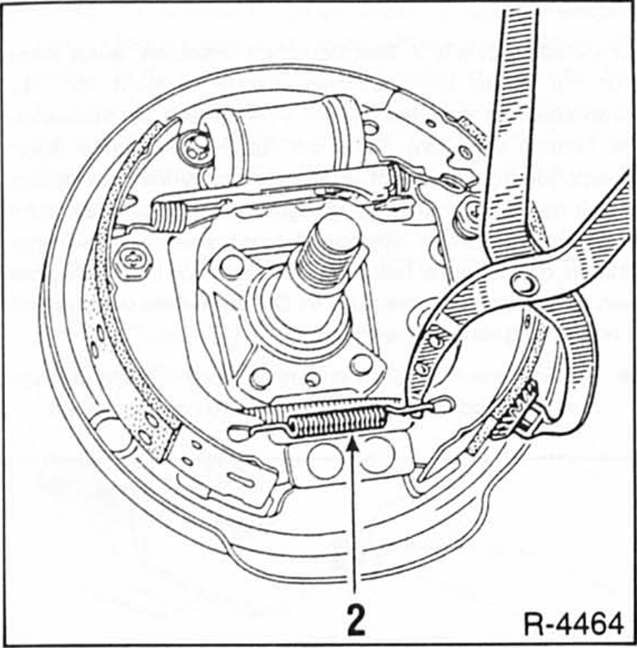

  • Untere rückzugfeder - 2 - mit bremsfedernzange, zum beispiel hazet 797, oder mit hilfe einer wasserpumpenzange aushängen.

Renault Clio Reparaturanleitung. Ausbau

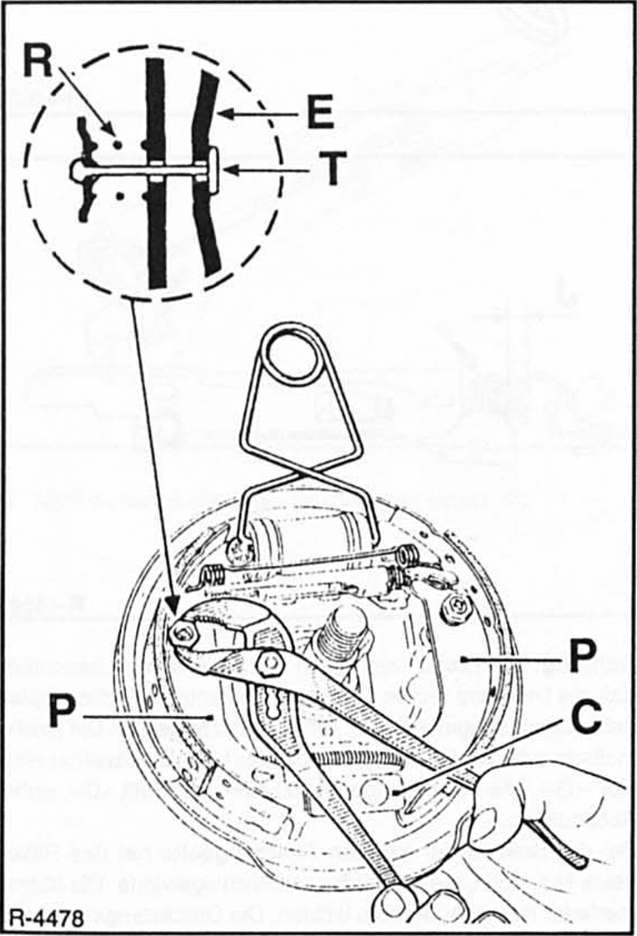

  • Nacheinander federteller beider bremsbacken mit wasserpumpenzange kräftig zurückdrücken (gegen die federkraft - r - ) und um 90 drehen. Während des zurückdrükkens von hinten am bremsträger - e - den stift - t - für federteller gegenhalten.
  • Bremsbacken - p - nacheinander über das stützlager - c - führen. Die unteren bremsbackenenden übereinander führen, um die oberen bremsbackenenden im bereich des radbremszylinders zu spreizen.
  •  Bremsbacken mit druckstange herausnehmen und den handbremsseilzug aushängen.

Renault Clio Reparaturanleitung. Ausbau

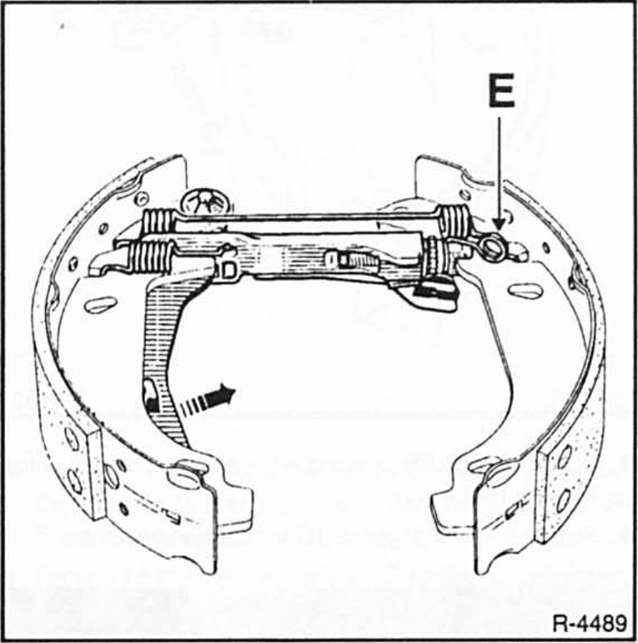

  • Handbremsbetätigung nach außen, entgegen der pfeilrichtung, schwenken.
  •  Feder - e - mit einem schraubendreher aushängen.

Renault Clio Reparaturanleitung. Ausbau

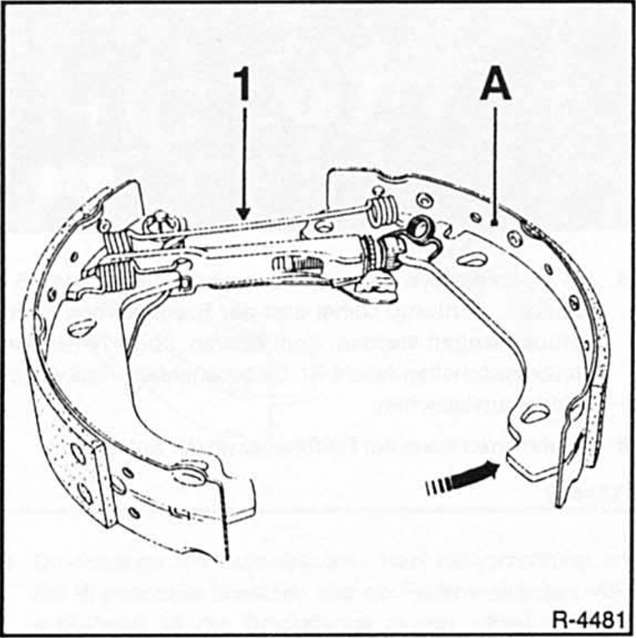

  • Bremsbacken - a - an der unterseite auseinanderziehen.

    Dadurch kann die obere feder - 1 - ohne kraftaufwand abgenommen werden. Feder - 1 - aushängen.

Renault Clio Reparaturanleitung. Ausbau

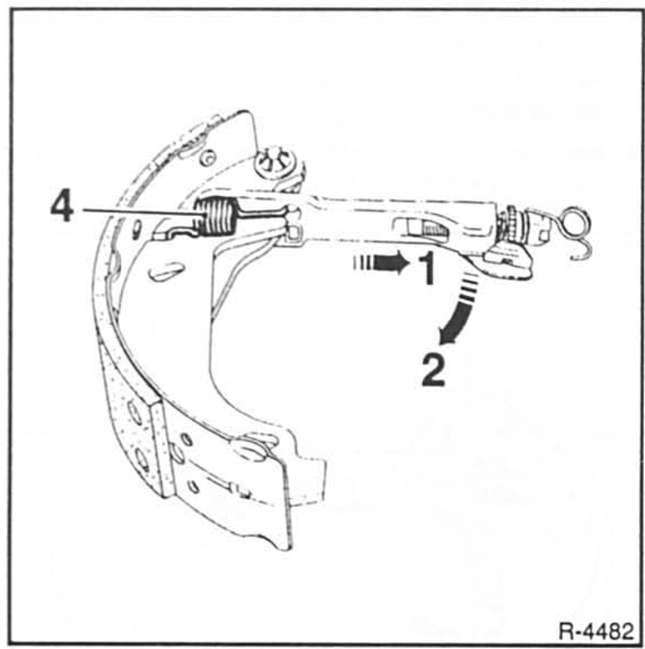

  • Druckstange in pfeilrichtung - 1 - ziehen und nach unten kippen -pfeil 2-
  •  feder - 4 - aushängen und druckstange abnehmen.

Renault Clio Reparaturanleitung. Ausbau

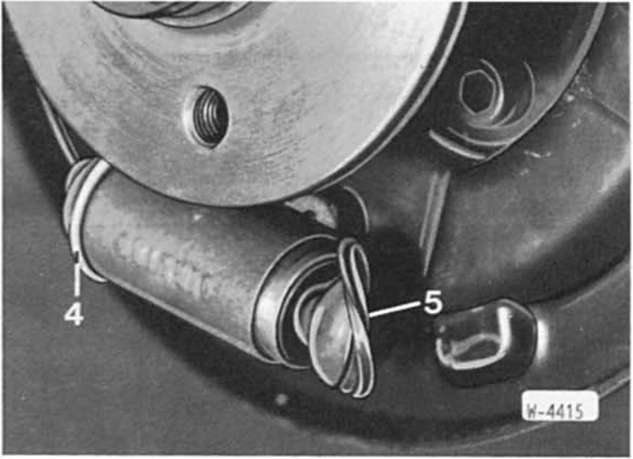

  • Am radbremszylinder staubmanschetten - 4 - und - 5 - abziehen. Achtung: dabei darf der bremskolben nicht herausgezogen werden. Kontrollieren, ob es hinter den staubmanschetten feucht ist. Gegebenenfalls radbremszylinder austauschen.
  •  Staubmanschetten auf radbremszylinder aufsetzen.
