Fahrzeug hinten aufbocken.
Handbremshebel lösen.
Hitzeschutzblech der abgasanlage im bereich des handbremshebels am fahrzeugunterboden abschrauben, dazu 3 muttern lösen.

Renault Clio Reparaturanleitung. Ausbau

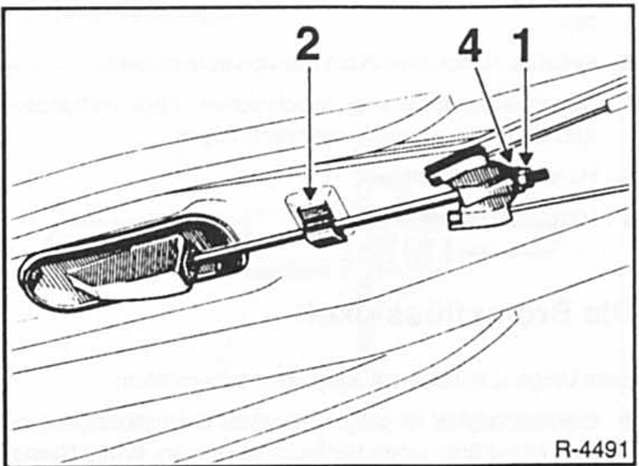

Muttern - 1 - und - 4 - abschrauben und mit unterlegscheibe entfernen.
Betätigungsstange aus der klammer - 2 - ausclipsen.
Falls vorhanden, abdeckung für untere sicherheitsgurt- befestigung ausbauen. Dazu an der vorderen und hinteren stirnseite je eine schraube mit einem torxschraubendreher t15 herausdrehen.
Sicherheitsgurtschlösser an den vordersitzen abschrauben.
Dann sicherheitsgurt-halterungen mit einem torx- schlüsseleinsatz t30 am sitzgestell abschrauben.

Renault Clio Reparaturanleitung. Ausbau

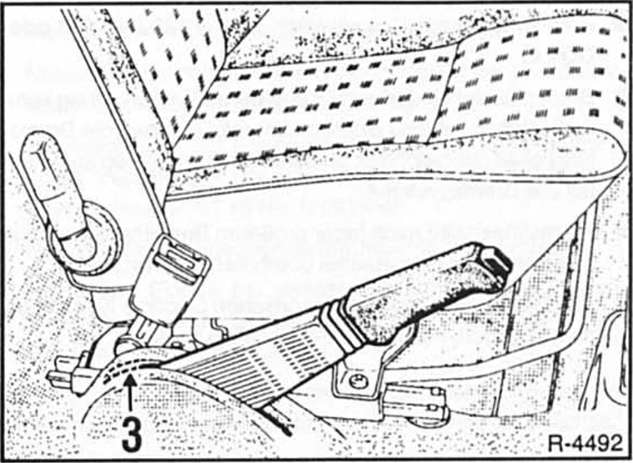

Bodenteppich am hinteren teil des handbremshebels etwas einschneiden - 3 - .
Kabel für handbremskontrolleuchte hinten am handbremshebel abziehen.
Hebelhalterung am bodenblech mit 2 schrauben abschrauben.
Handbremshebel mit betätigungsstange herausnehmen.
