Reparaturanleitung - Renault Clio :: Ausbau

  • Oberen zahnriemenschutz ausbauen.

Renault Clio Reparaturanleitung. Ausbau

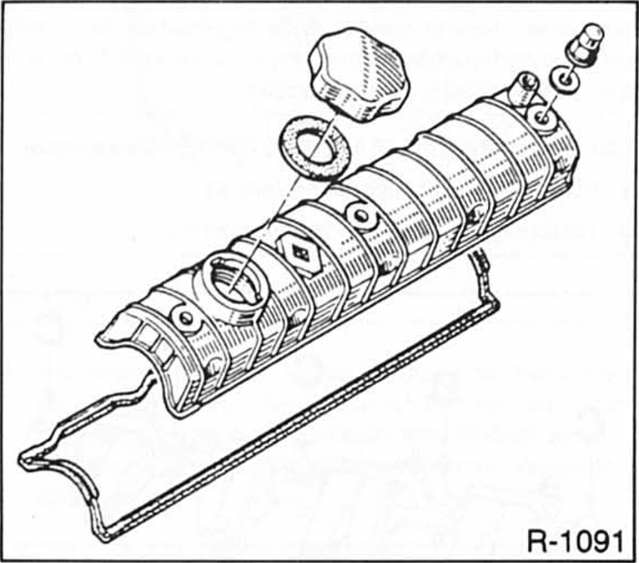

  • Zylinderkopfdeckel ausbauen und mit dichtung abnehmen.
  •  Kurbelwelle auf ot zylinder 1 stellen, siehe.

Achtung: motorstellung nicht mehr verändern.

  •  Zahnriemen entspannen und nur oben vom nockenwellenrad abnehmen, siehe.

Renault Clio Reparaturanleitung. Ausbau

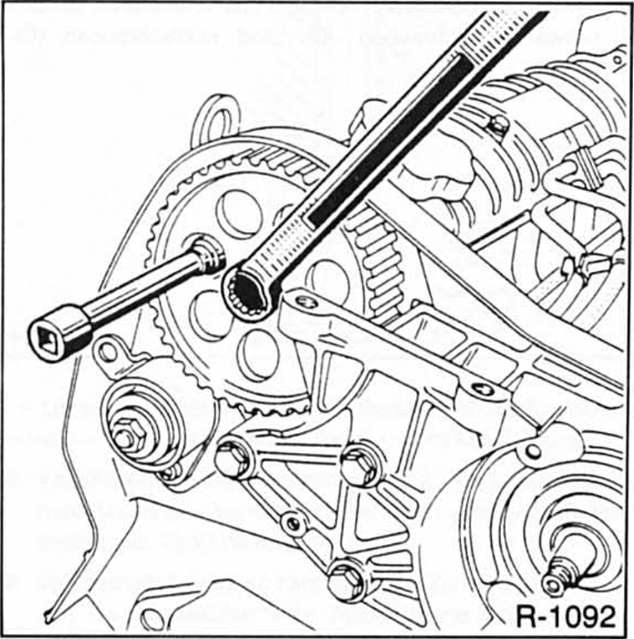

  • Nockenwellenrad von vorn mit einem 10er steckschlüssel arretieren, wie in der abbildung gezeigt. Nockenwellenrad abschrauben und abnehmen, gegebenenfalls mit leichten schlägen eines gummihammers abtreiben. Scheibenfeder für nockenwelle entfernen.
  • Dieselmotor: unterdruckpumpe ausbauen, siehe
  •  benzinmotor: zündverteiler ausbauen, siehe.

Renault Clio Reparaturanleitung. Ausbau

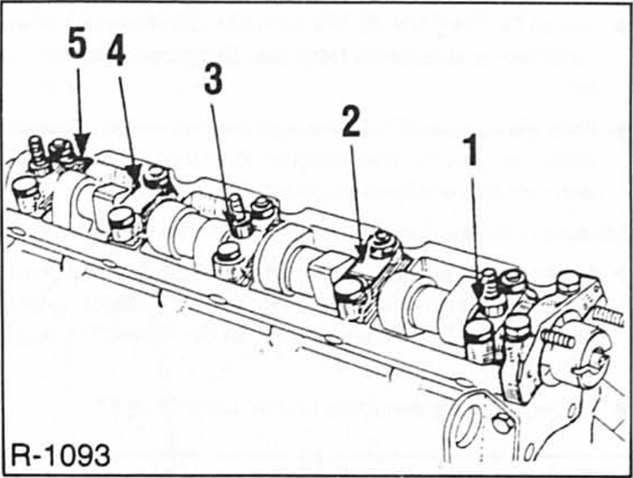

  • Sämtliche lagerdeckel in reihenfolge und einbaurichtung kennzeichnen, siehe abbildung.
  •  Zuerst lagerdeckel 5,1 und 3 ausbauen, dann lagerdeckel 2 und 4 abwechselnd über kreuz lösen.
  •  Nockenwelle herausnehmen.

Renault Clio Reparaturanleitung. Ausbau

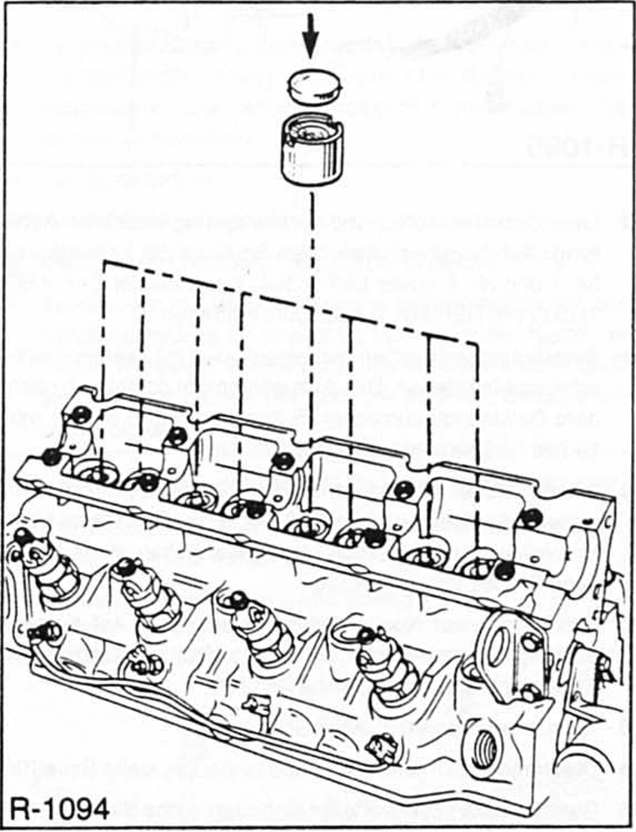

Achtung: falls die tassenstößel herausgenommen werden, diese kennzeichnen, damit sie an gleicher stelle wieder eingesetzt werden können. Tassenstößel senkrecht stellen, damit die einstellscheiben nicht herausfallen.
