Renault Clio Reparaturanleitung. Einbau

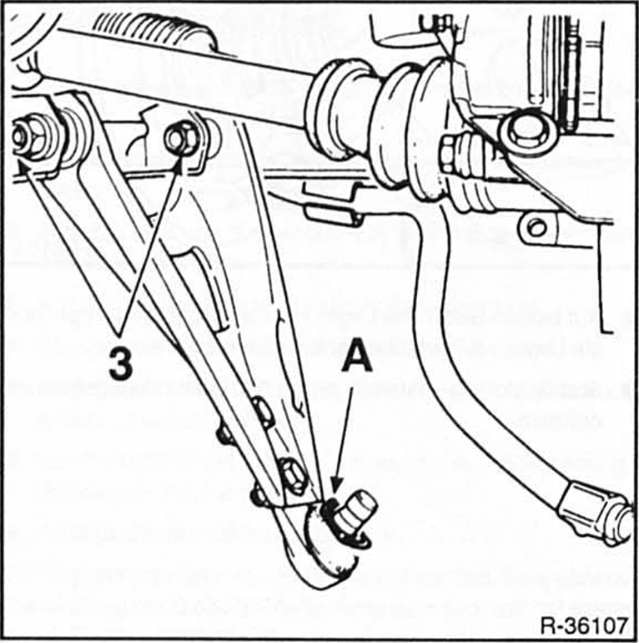

Querlenker am aggregateträger einsetzen, bolzen einsetzen und mit den muttern - 3 - anschrauben. Muttern noch nicht festziehen.
Kunststoff-abdeckscheibe - a - am schaft des kugelbolzens auflegen.
Kugelbolzen in achsschenkelträger einführen. Klemmschraube einsetzen und mutter - 2 - (siehe abbildung r- 36106) mit 55 nm festziehen.
Räder montieren und fahrzeug ablassen.
Radschrauben mit 90 nm über kreuz festziehen.
Querstabilisator einbauen, befestigungsschrauben noch nicht festziehen.
Aufbau mehrmals vorn herunterdrücken und loslassen (einund ausfedern).
Befestigungsmuttern - 3 - f ü r querlenker mit 110 nm festziehen.
Stabilisator festziehen, siehe.
