Reparaturanleitung - Renault Clio :: Einbau

Reparaturanleitung - Renault Clio / Die beleuchtungsanlage / Heckleuchte aus- und einbauen / Einbau

Renault Clio Reparaturanleitung. Heckleuchte aus- und einbauen

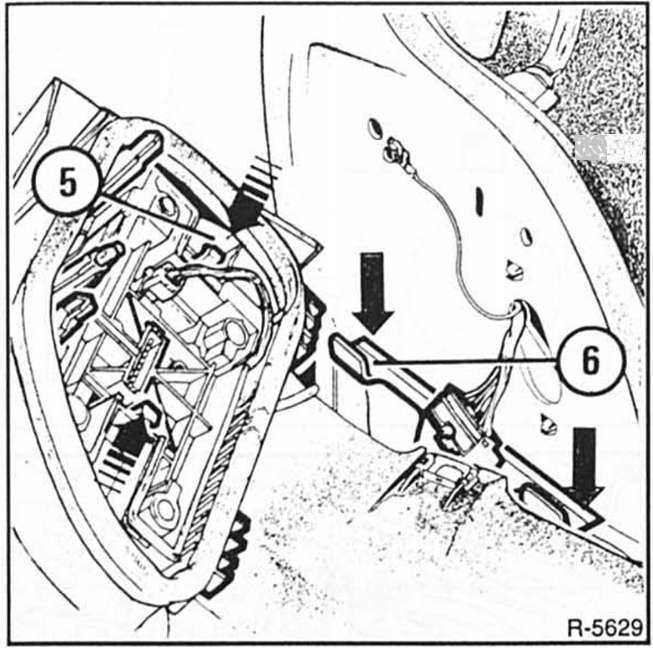

Lampenträger in das gehäuse einrasten. Dabei darauf achten, daß die leuchtenunterkante richtig in die schiene - 6 - eingreift.
Heckleuchte unten einhängen, oben andrücken und mit kunststoffmutter anschrauben.

Steckerbelegung

Renault Clio Reparaturanleitung. Steckerbelegung

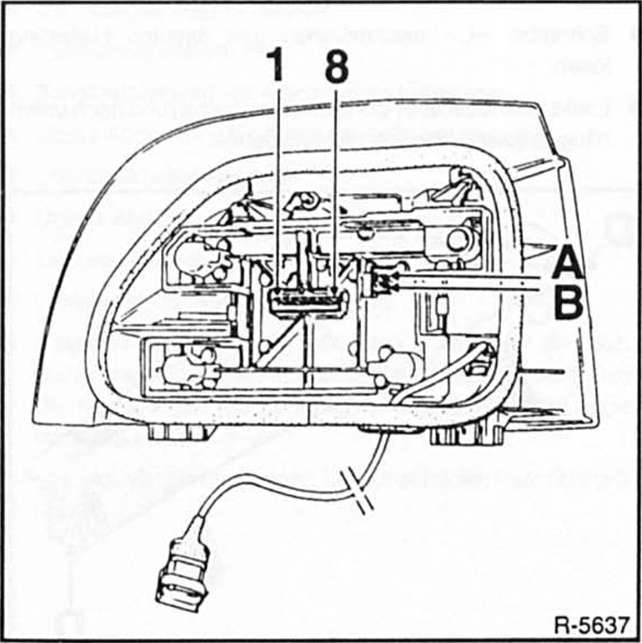

Die abbildung zeigt die linke rückleuchte. Die steckerbelegung von 1 bis 8 wird für die linke leuchte von außen nach innen und für die rechte leuchte von innen nach außen gezählt.

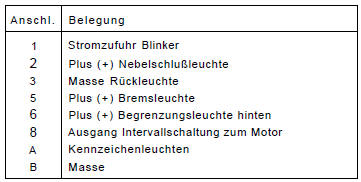

Rückleuchte links

Renault Clio Reparaturanleitung. Rückleuchte links

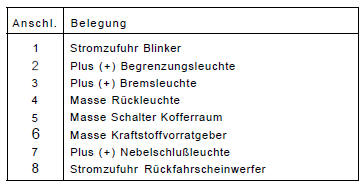

Rückleuchte rechts

Renault Clio Reparaturanleitung. Rückleuchte rechts
