Ausbau

Batterie-massekabel ( - ) abklemmen. Achtung: dadurch wird aus dem speicher des radios der code für die diebstahlsicherung gelöscht. Die batterie darf nur bei ausgeschalteter zündung abgeklemmt werden.
Lenkrad ausbauen, siehe.
Lenksäulenverkleidungen ausbauen. Dabei zuerst die untere hälfte mit 3 schrauben abschrauben, vorsichtig lösen und nach unten abziehen.

Renault Clio Reparaturanleitung. Lenkstockschalter aus-und einbauen

Obere verkleidung abschrauben - k - und abnehmen.

Renault Clio Reparaturanleitung. Lenkstockschalter aus-und einbauen

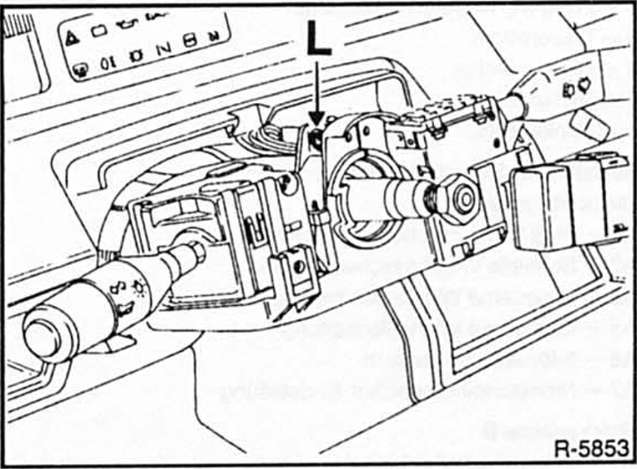

Schraube - l - herausdrehen und dadurch halterung lösen.
Lenkstockhebel über die lenksäule ziehen.
Stecker abziehen.
Lenkstockschalter von der halterung abschrauben.

Einbau

Lenkstockschalter an der halterung anschrauben.
Mehrfachstecker aufschieben.
Lenkstockhebel mit halterung über die lenksäule schieben und mit 1 schraube befestigen.
Lenkradabdeckungen einbauen.
Lenkrad einbauen, siehe.
Batterie-massekabel ( - ) anklemmen. Code für die diebstahlsicherung eingeben und zeituhr einstellen. Achtung: die batterie darf nur bei ausgeschalteter zündung angeklemmt werden.
Alle elektrische funktionen für lenkstockschalter überprüfen.
