Reparaturanleitung - Renault Clio :: Nebelscheinwerfer

Reparaturanleitung - Renault Clio / Die beleuchtungsanlage / Glühlampen auswechseln / Nebelscheinwerfer

Renault Clio Reparaturanleitung. Nebelscheinwerfer

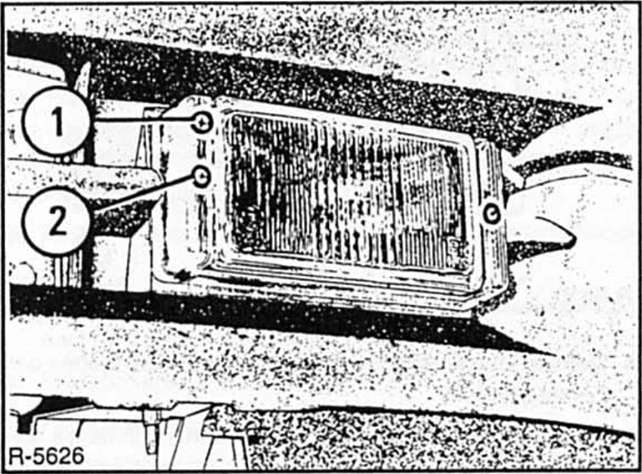

2 Schrauben - 2 - links und rechts herausdrehen. 1- Einstellschraube.
Scheinwerfereinsatz nach vorn herausnehmen.
Stecker abziehen.

Renault Clio Reparaturanleitung. Nebelscheinwerfer

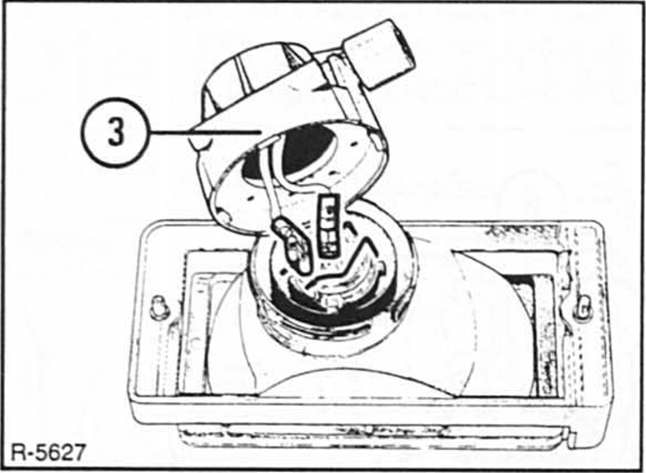

Schutzkappe - 3 - um v* umdrehung drehen und herausnehmen.
Defekte lampe herausnehmen.
Neue lampe mit einem sauberen lappen am glaskolben fassen und in den träger einsetzen.
Schutzkappe durch 1/4 umdrehung einrasten.
Stecker aufschieben.
Scheinwerfer einsetzen und mit 2 schrauben befestigen.
