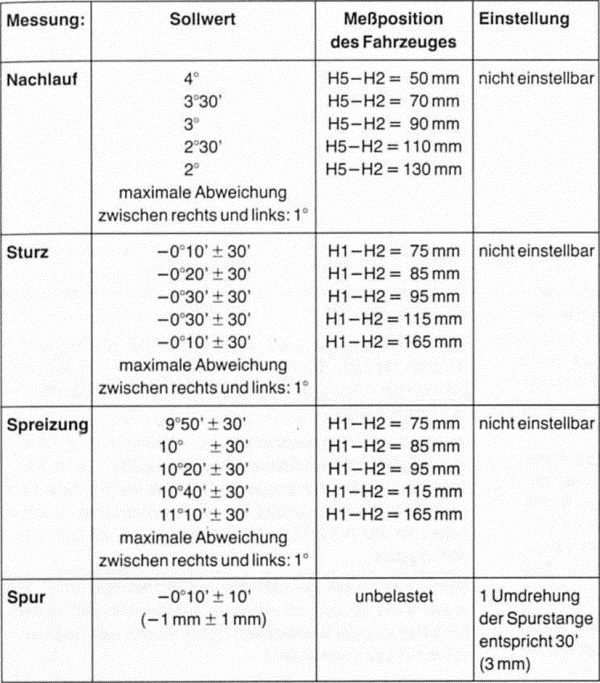

Bei der achsvermessung sind die prüfbedingungen zu beachten.
Spureinstellung

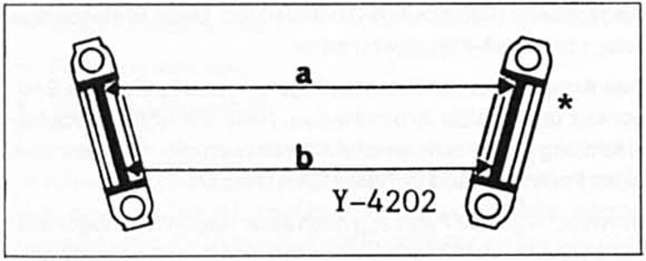

Die abbildung zeigt die radstellung bei nachspur von oben gesehen. Dabei ist - a - in fahrtrichtung gesehen vorn. Nachspur: a > b; vorspur: a < b. Beim einstellen der spur ist darauf zu achten, daß die spurverteilung links und rechts gleich groß ist, das heißt beide spurstangen gleich weit herausgeschraubt sind.

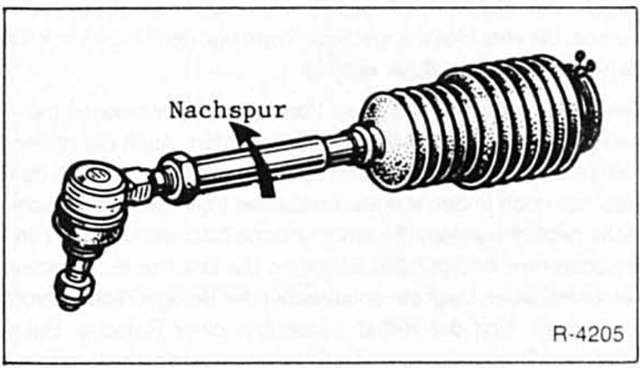

Spureinstellung an der spurstange. Anzugsdrehmoment für kontermutter: 40 nm.
Prüfwerte hinterachse
Vorspur und sturz der hinterachse sind nicht einstellbar. Prüfwerte
(unbelastet):
vorspur: 0 bis030'
sturz: -050' +- 30'
Der scheibenwischerantrieb
Frontscheibenwischer
Scheibenwischergestänge
wischermotor
schraube
motorkurbel
schraube
antriebsstangen
wischerarm links
sechskantmutter
wischerarm rechts
wischerblatt
Heckscheibenwischer
Wischermotor
a ...
Die lenkung
Die lenkung besteht im wesentlichen aus dem lenkrad - a - ,
der lenksäule - b - , dem zahnstangen-lenkgetriebe - c - ,
den spurstangen - d - und den spurstangengelenken - e - .
Das lenkrad ist auf der lenksäule aufgeschraubt. Über die
lenkspinde ...
