Reparaturanleitung - Renault Clio :: Scheibenbremse

Reparaturanleitung - Renault Clio / Die bremsanlage / Handbremse einstellen / Scheibenbremse

Mutter auf die gewindestange am handbremshebel aufschrauben, bis die bremsseile leicht gespannt sind.

Renault Clio Reparaturanleitung. Scheibenbremse

Bremshebel an den bremssätteln betätigen und prüfen, ob sie von selbst in die ausgangsstellung zurückkehren.
Bremshebel in richtung fahrzeugheck zur anlage bringen.

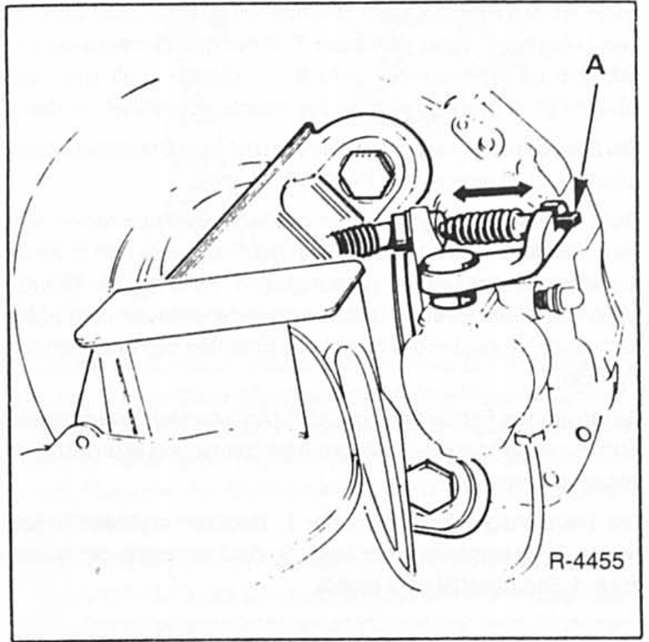

Bremsseilzüge spannen, bis das endstück - a- jeweils am bremshebel anliegt, ohne daß der hebel betätigt wird.
Seilzüge so einstellen, daß der bremshebel abhebt, wenn der handbremshebel zwischen der 1. Und 2. Raste angezogen wird. Nach der 2. Raste muß der bremshebel vollständig abgehoben sein.
Handbremshebel 8 - 1 2 rasten anziehen, die hinterräder müssen blockiert sein.
Handbremshebel lösen und prüfen, ob sich die räder frei drehen ohne zu schleifen.
Mutter - 1 - kontern, dazu mutter - 4 - gegenhalten. Siehe abbildung r-4491.
Hitzeschutzblech einbauen.
Fahrzeug ablassen.
