Reparaturanleitung - Renault Clio :: Widerstand messen

Vor der prüfung des widerstandes ist grundsätzlich sicherzustellen, daß am bauteil, an welches das ohmmeter angeschlossen wird, keine spannung anliegt. Also immer vorher stecker abziehen, zündung ausschalten, leitung beziehungsweise aggregat ausbauen oder batterie abklemmen. Andernfalls kann das meßgerät beschädigt werden.

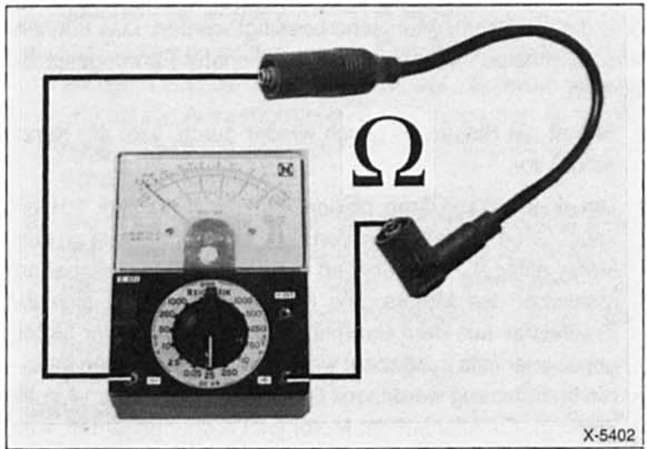

Das ohmmeter wird an die 2 anschlüsse eines verbrauchers oder an die 2 enden einer elektrischen leitung angeschlossen.

Dabei spielt es keine rolle, welches kabel ( + / - ) des meßgerätes an welchen kontakt angeklemmt wird.

Die widerstandsmessung am auto erstreckt sich weitgehend auf 2 bereiche:

1.  Kontrolle eines in den stromkreis integrierten widerstandes oder bauteils.
2.  "Durchgangsprüfung" einer elektrischen leitung, eines schalters oder einer heizwendel. Dabei wird geprüft, ob eine elektrische leitung im fahrzeug unterbrochen ist und deshalb das angeschlossene elektrische gerät nicht funktionieren kann. Zur messung wird das ohmmeter an die beiden enden der betreffenden elektrischen leitung angeschlossen. Beträgt der widerstand 0 , dann ist "durchgang" vorhanden. Das heißt, die elektrische leitung ist in ordnung. Bei unterbrochener leitung zeigt das meßgerät (unendlich) an.
