Reparaturanleitung - Renault Clio :: Ausbau dieselmotor

  • Zuerst das batterie-massekabel ( - ) , dann das batterie- pluskabel (+) von der batterie abklemmen.
  •  Stutzen für luftfilter abziehen, vorher 2 schraubschellen lösen.
  •  Luftfiltergehäuse mit 2 schrauben abschrauben.

Renault Clio Reparaturanleitung. Ausbau dieselmotor

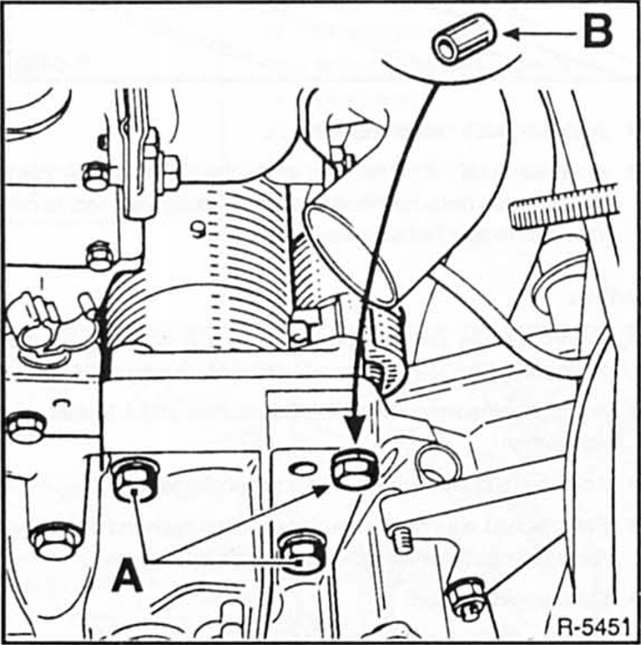

  • 3 Schrauben - a - herausdrehen. Achtung: sitz der zentrierhülse - b - des anlassers gut markieren.
  •  Fahrzeug aufbocken.

Renault Clio Reparaturanleitung. Ausbau dieselmotor


  • Abdeckblech für anlasser abschrauben - c - .

Renault Clio Reparaturanleitung. Ausbau dieselmotor


  • Hintere haltelasche - e - abschrauben, und zwar mit 2 schrauben und 1 mutter am motorblock sowie 2 muttern hinten am anlasser.
  •  Anlasserkabel mit tesaband markieren und abklemmen.
  •  Anlasser herausnehmen.

Einbau

  • Prüfen, ob die zentrierhülse - b - in der bohrung für die schraube - a - vorhanden ist, siehe abbildung r-5451.
  •  Anlasser einsetzen und mit 3 schrauben anschrauben.
  •  Elektrische leitungen am anlasser entsprechend den beim ausbau angebrachten markierungen anklemmen.
  •  Hintere haltelasche - e - an motorblock und anlasser anschrauben.
  •  Abdeckblech für anlasser anschrauben.
  •  Fahrzeug ablassen.
  •  Luftfiltergehäuse mit 2 schrauben anschrauben.
  •  Stutzen für luftfilter aufschieben und mit 2 schraubschellen sichern.
  • Batterie-pluskabel (+), dann massekabel ( - ) anklemmen.
  •  Batterie-pluskabel (+), dann massekabel ( - ) anklemmen.
