Renault Clio Reparaturanleitung. Einstellen

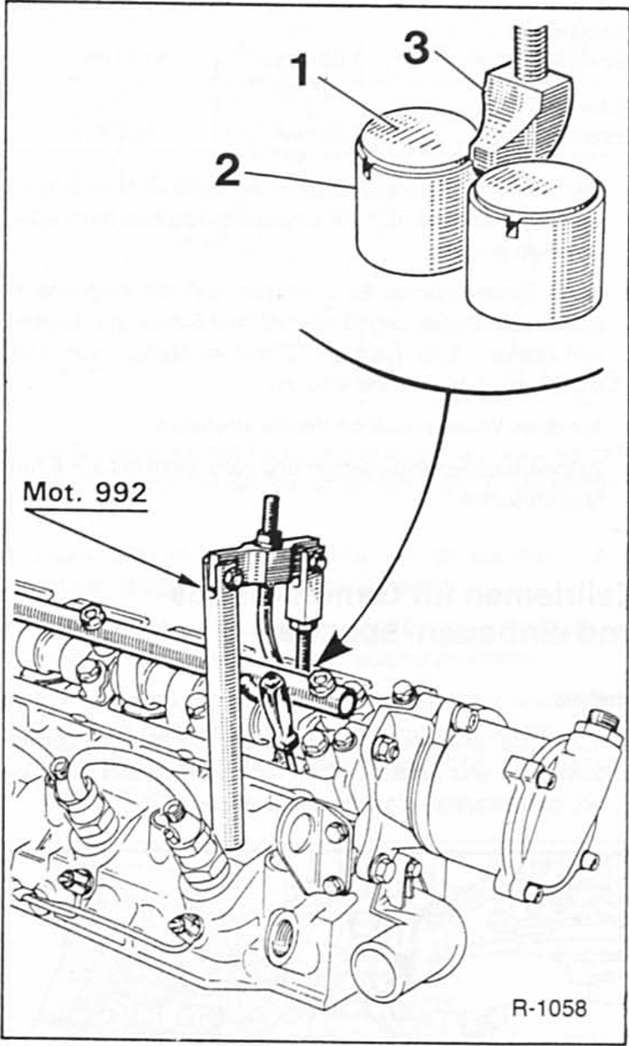

  • Das ventilspiel wird eingestellt durch auswechseln der einstellscheiben - 1 - auf den tassenstößeln - 2 - . Dazu müssen die tassenstößel mit einem niederhalter - 3 - heruntergedrückt werden. Achtung: da der niederhalter genau zwischen die abstände der tassenstößel passen muß, ist hierfür das spezialwerkzeug renault mot.992 Erforderlich. Das renault-werkzeug wird in ähnlicher ausführung von verschiedenen firmen angeboten, zum beispiel von mabeco, postfach 130307, remscheid.
  •  Tassenstößel niederdrücken und einstellscheibe herausnehmen und stattdessen neue einstellscheibe einlegen.

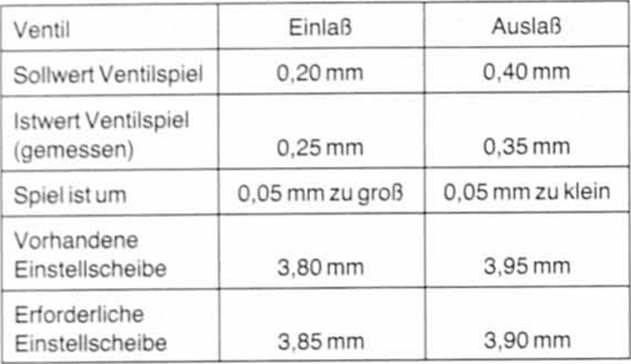

Beispiel:

Renault Clio Reparaturanleitung. Beispiel


  • Die stärke der einsteilscheibe ist an der unterseite eingraviert.

    Zur kontrolle muß die einstellscheibe also herausgenommen werden.

  •  Neue emstellscheibe so einsetzen, daß die eingravierte stärke zum stößel zeigt. Lieferbar sind scheiben in folgenden starken: 3.25 Mm bis 4.30 Mm im abstand von 0,05 mm, sowie 4,40 mm und 4,50 mm.
  •  Auf diese weise sämtliche ventile einstellen.
  •  Zylmderkopfdeckel aufsetzen und ganz leicht mit 3 - 6 nm festschrauben
