Reparaturanleitung - Renault Clio :: Nachschalldämpfer aus- und einbauen (16v-motor)

Reparaturanleitung - Renault Clio / Die abgasanlage / Nachschalldämpfer aus- und einbauen (16v-motor)

Hinweis: zum ausbau des nachschalldämpfers muß die hinterachse etwas abgesenkt werden.

Ausbau

Fahrzeug aufbocken, siehe.
4 Befestigungsschrauben der hinterachse am aufbau so weit wie möglich lösen, nicht abschrauben.
Beide stoßdampfer am querlenker abschrauben, siehe.

Renault Clio Reparaturanleitung. Nachschalldämpfer aus- und einbauen

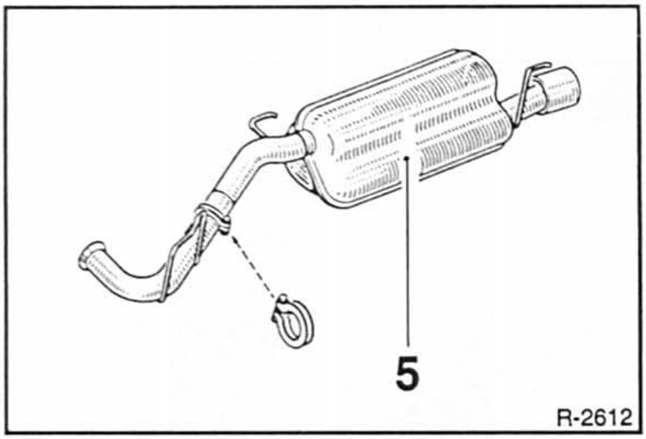

Schelle des nachschalldämpfers - 5 - lösen und aushängen.
Läßt sich das rohr nicht auseinanderziehen, trennstelle mit einem schweißbrenner erwärmen. Hitzeschutzschild unterlegen, brandgefahr!

Einbau

Nachschalldämpfer aufschieben, in die gummilager einhängen und schelle mit 20 nm festziehen.
Hinterachse an der karosserie festschrauben, anzugsdrehmoment der 4 schrauben 100 nm.
Stoßdämpfer an den unteren querlenkern mit 85 nm anschrauben.
Fahrzeug ablassen.
