Renault Clio Reparaturanleitung. Rechte fahrzeugseite

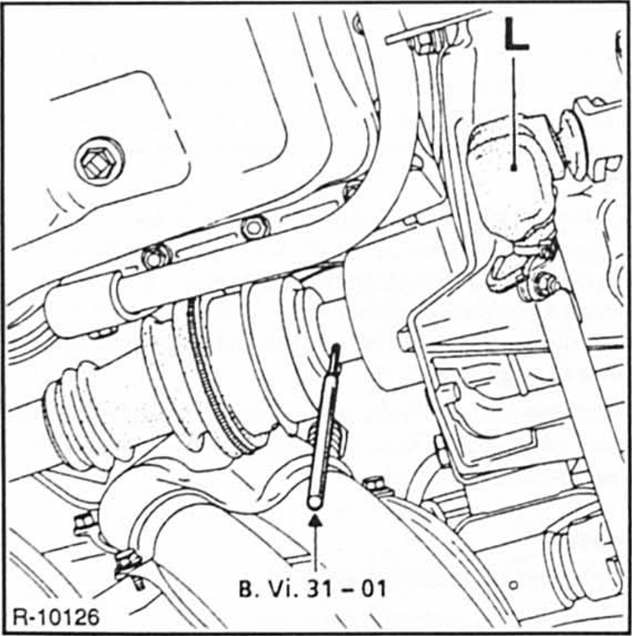

Spannstift der rechten antriebswelle mit hilfe eines geeigneten durchschlags heraustreiben.
Manschette - l - zurückziehen und schaltbetätigung am getriebe abschrauben. Schaltstange zur seite schwenken und mit draht am abgasrohr befestigen, nicht nach unten hängen lassen.

Renault Clio Reparaturanleitung. Rechte fahrzeugseite

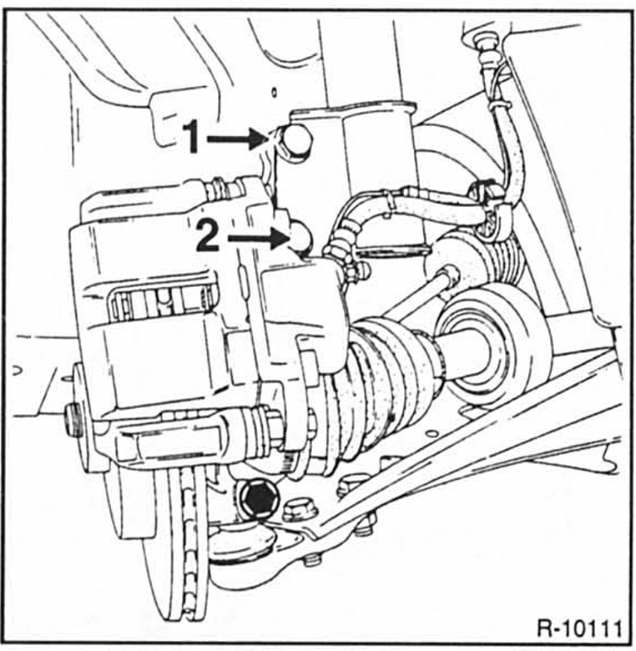

Schrauben - 1 - und - 2 - der unteren federbeinbefestigung lösen und bolzen herausziehen.
Achsschenkelträger nach außen schwenken, dabei trennt sich die gelenkwelle vom getriebe.

Renault Clio Reparaturanleitung. Rechte fahrzeugseite

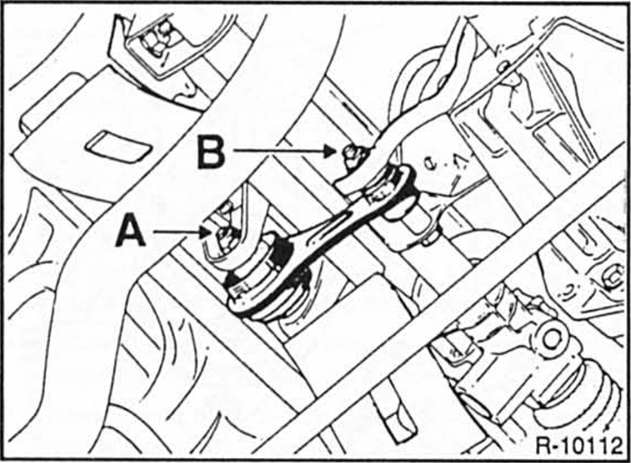

Schraube - a - der getriebestütze lösen, nicht abschrauben.
Anschließend schraube - b - abschrauben und die strebe abnehmen

Renault Clio Reparaturanleitung. Rechte fahrzeugseite

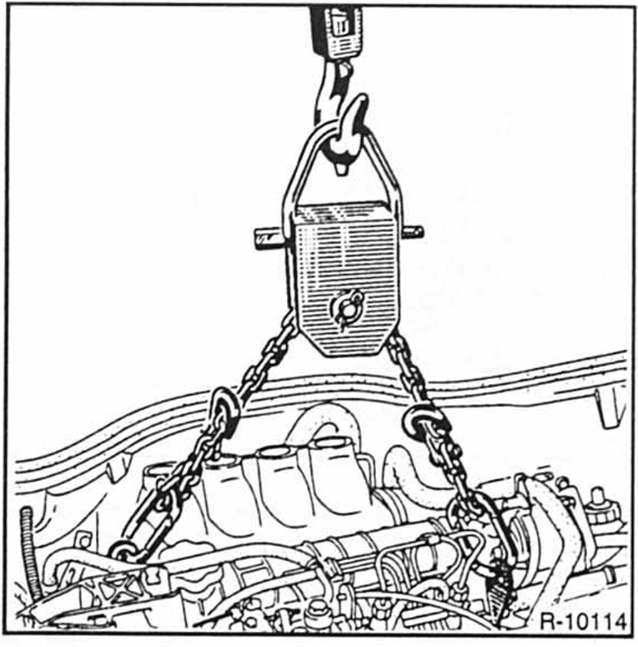

Motor an den haltelaschen anseilen und leicht vorspannen (anheben).
Kunststoffabdeckung vom rechten motorlager abschrauben.
Zum lösen der schraube wird ein schlüssel für torxschrauben, größe t30, benötigt.
