Ausbau

Achtung: bei fahrzeugen mit scheibenbremsen hinten kommen ausschließlich bendix-bremssättel zum einsatz. Der ausbau der bremsbeläge ist auf die gleiche weise wie bei der vorderen scheibenbremse mit bendix-bremssattel durchzuführen.

Beim einbau sind allerdings einige besonderheiten zu beachten.

Einbau

Renault Clio Reparaturanleitung. Einbau

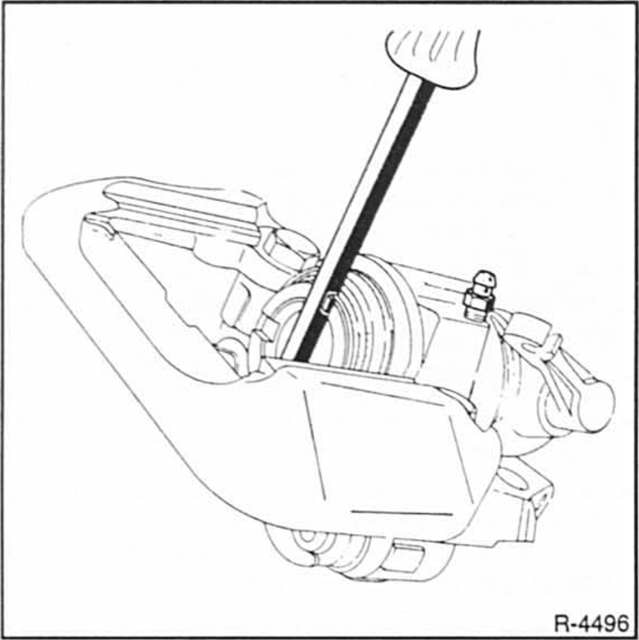

Bremskolben zurückdrücken. Dazu großen schraubendreher mit eckigem schaft wie in der abbildung gezeigt, in die nuten des bremskolbens einsetzen und kolben so weit wie möglich in den bremssattel einschrauben. Achtung: der kolben darf nicht mit einer handelsüblichen rückstellvorrichtung zurückgedrückt werden, da sonst die automatische nachstellvorrichtung beschädigt wird.

Renault Clio Reparaturanleitung. Einbau

Kolben so ausrichten, daß der markierungsstrich -r - zur entlüfterschraube - p - zeigt.
Der weitere einbau erfolgt wie bei der vorderen bendixscheibenbremse.

Achtung: die halteklammer für den keil muß neben der befestigungsschraube - 4 - eingesetzt werden.

Hinweis: hintere bremsscheibe/bremssattel ausbauen, siehe.
