Ausbau

Frontgrill ausbauen.
Kennzeichenschild abschrauben.
Nebelscheinwerfer ausbauen.

Renault Clio Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

Kunststoff-schmutzfänger teilweise ausbauen - a - und dadurch die befestigungen für den stoßfänger freilegen.

Renault Clio Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

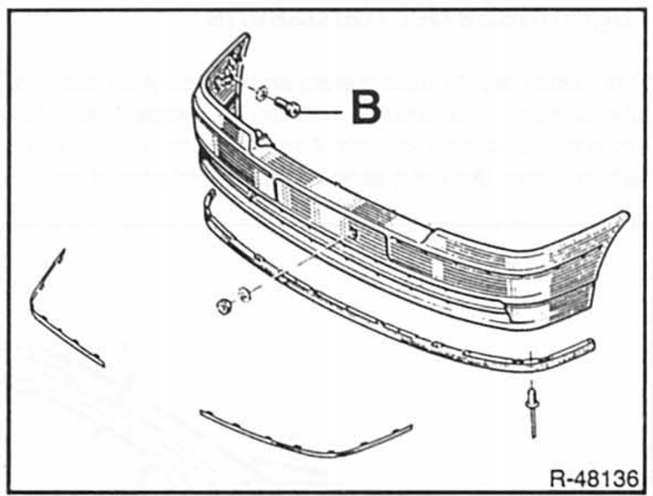

Von unten die seitlichen befestigungsschrauben - b - herausdrehen.

Renault Clio Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

Die beiden unteren muttern - c - abschrauben

Renault Clio Reparaturanleitung. Stoÿfänger vorn aus- und einbauen

Die enden des stoßfängers so auseinanderdrücken, daß die zentrierstifte - d - entfernt werden können. Anschließend die leiste nach hinten drücken.
Stoßfänger nach vorn herausnehmen.

Einbau

Stoßfänger ansetzen und festschrauben.
Schmutzfänger befestigen.
Nebelscheinwerfer einbauen.
Frontgrill einbauen.
Kennzeichenschild anschrauben.
