Reparaturanleitung - Renault Clio :: Ventilführungen prüfen

Reparaturanleitung - Renault Clio / Der motor / Ventilführungen prüfen

Bei instandsetzungsarbeiten an einem zylinderkopf mit undichten ventilen genügt es nicht, die ventile und ventilsitze zu bearbeiten beziehungsweise zu erneuern. Es ist außerdem dringend erforderlich, die ventilführungen auf verschleiß zu prüfen.

Besonders wichtig ist die prüfung an motoren mit längerer laufzeit.

Verschlissene ventilführungen gewährleisten keinen zentrischen ventilsitz und führen zu hohem ölverbrauch. Ist der verschleiß zu groß, sind die ventilführungen zu erneuern (werkstattarbeit).

Ventil ausbauen.
Ventilführung mit einer zylinderbürste reinigen.

Renault Clio Reparaturanleitung. Ventilführungen prüfen

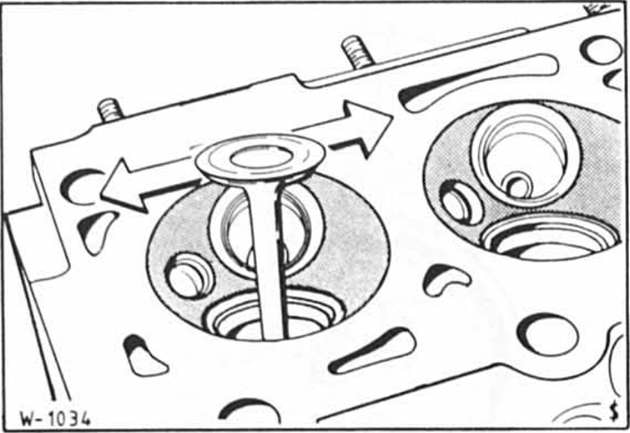

Ventil von der brennraumseite her in die ventilführung einführen und spiel durch seitliches hin- und herbewegen des ventils prüfen.
Zum prüfen stahllineal anlegen. Es darf normalerweise kein spiel vorhanden sein.
Gegebenenfalls ventilführungen erneuern lassen (werkstattarbeit).
