Reparaturanleitung - Renault Clio / Die armaturen / Schalttafeleinsatz aus- und einbauen / 16V-motor

Batterie-massekabel ( - ) abklemmen. Achtung: dadurch wird aus dem speicher des radios der code für die diebstahlsicherung gelöscht. Die batterie darf nur bei ausgeschalteter zündung abgeklemmt werden.

Renault Clio Reparaturanleitung. 16V-motor

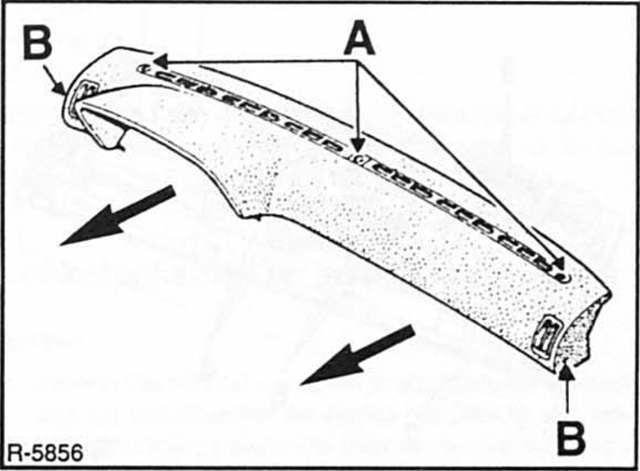

Obere abdeckung der armaturentafel mit 5 schrauben - a/ b- abschrauben. Abdeckung in pfeilrichtung ziehen und abnehmen

Renault Clio Reparaturanleitung. 16V-motor

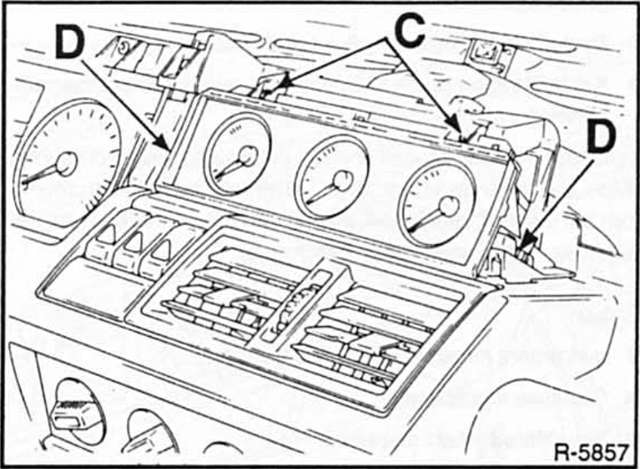

Schalttafeltafeleinsatz abschrauben - c - , seitlich ausrasten - d - und herausheben.
Stecker abziehen.

Einbau

Stecker aufschieben.
Schalttafeleinsatz einsetzen und anschrauben.
Obere abdeckung für armaturentafel anschrauben.
Batterie-massekabel ( - ) anklemmen. Code für die diebstahlsicherung eingeben und zeituhr einstellen. Achtung: die batterie darf nur bei ausgeschalteter zündung angeklemmt werden.
Alle elektrische funktionen für schalttafeleinsatz überprüfen.
