Reparaturanleitung - Renault Clio :: 1.9-L-dieselmotor

Reparaturanleitung - Renault Clio / Die elektrische anlage / Generator aus- und einbauen / 1.9-L-dieselmotor

Batterie-massekabel ( - ) abklemmen achtung: dadurch wird aus dem speicher des radios der code für die diebstahlsicherung gelöscht. Die batterie darf nur bei ausgeschalteter zündung abgeklemmt werden
motorhaube ausbauen, siehe.
Frontgrill ausbauen, siehe
rechten scheinwerfer sowie blinker ausbauen, siehe.

Renault Clio Reparaturanleitung. Generator aus- und einbauen

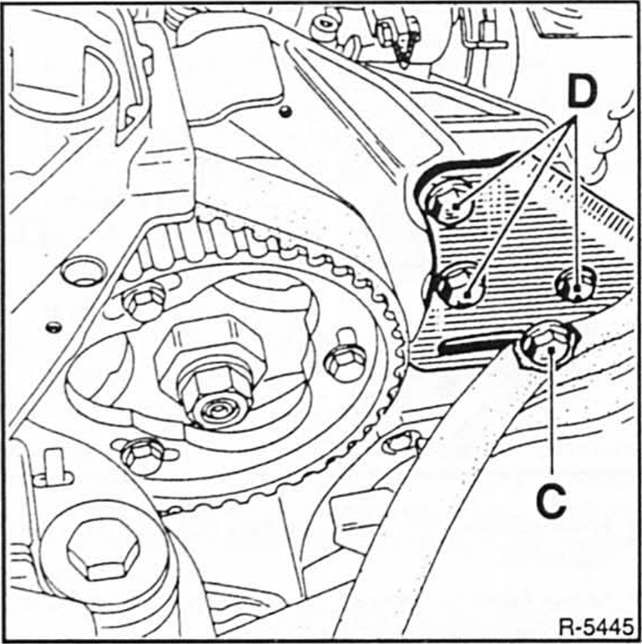

Spannschraube - c - herausdrehen, keilrippenriemen entspannen und abnehmen.
Haltelasche mit 3 schrauben - d - abschrauben.
Untere schraube für generator herausdrehen, dabei den unteren kühlerschlauch zur seite drücken.
Elektrische leitungen an der rückseite des generators abbauen.
Dazu 2-fach-stecker l+ abziehen, stecker von klemme w abziehen und dickes, schwarzes kabel von klemme b+ abschrauben. Vorher plastikabdeckung von klemme b+ abziehen.
Generator durch die scheinwerferöffnung herausheben.

Einbau

Generator einsetzen und anschrauben.
Keilriemen auflegen und spannen, siehe.
Schrauben festziehen.
Elektrische leitungen am generator anschließen, siehe unter "ausbau".
Rechten scheinwerfer sowie blinker einbauen, siehe.
Frontgrill einbauen, siehe.
Motorhaube einbauen, siehe.
Massekabel ( - ) an batterie-minuspol anschließen.
