Türverkleidung ausbauen, siehe.

Renault Clio Reparaturanleitung. Türschloÿ aus-und einbauen

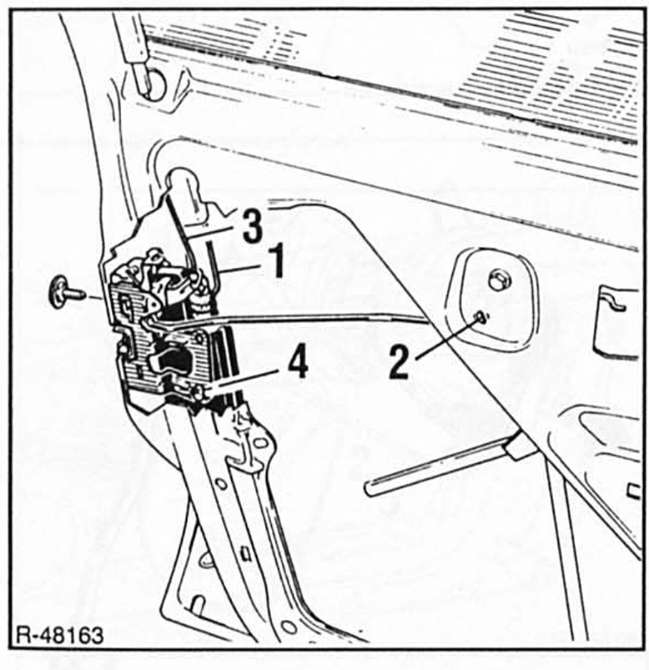

Stange für türinnenbetätigung ausclipsen - 2 - , betätigungsstange -1 - fürtüraußengriff und für schließzylinder sowie verriegelungsstange - 3 - aushängen.
Falls vorhanden, kabelstrang abziehen.

Renault Clio Reparaturanleitung. Türschloÿ aus-und einbauen

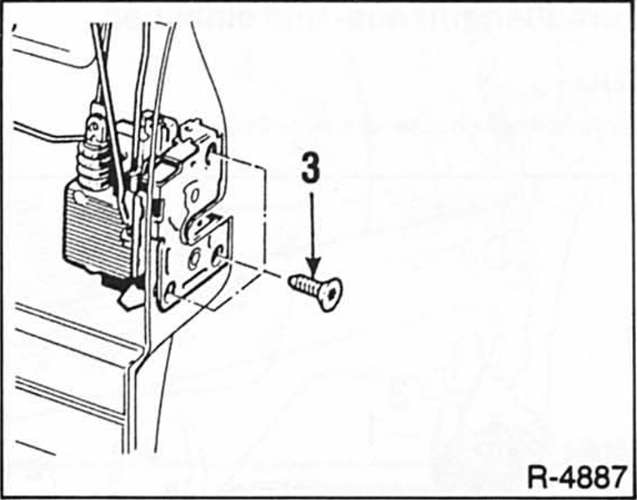

3 Schrauben - 3 - an der stirnseite der tür mit torx- schraubendrehert30 herausdrehen.
Schloß durch die öffnung in der türinnenseite herausnehmen.
Falls der motor für die zentralverriegelung ausgebaut werden soll, schraube - 4 - (abbildung r-48163) herausdrehen und motor herausnehmen.
