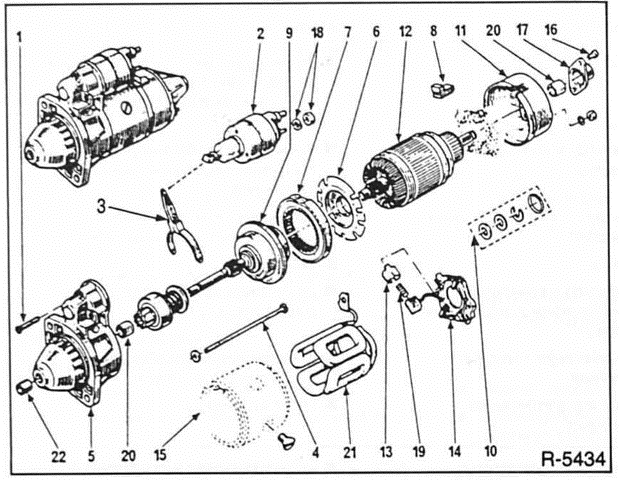

Renault Clio Reparaturanleitung. Bosch-anlasser


  1. Befestigungsschrauben
  2.  magnetschalter
  3.  gabelhebel
  4. verbindungsschrauben
  5.  flanschgehäuse
  6.  abdeckblech
  7.  innenverzahnung
  8. gummidichtung
  9.  freilauf
  10. ausgleichscheiben ankerwelle
  11. kollektorgehause
  12. anker
  13.  kohlebürsten
  14.  halter
  15.  polgehause
  16. schraube
  17.  verschlußkappe
  18.  befestigung elektroanschluß
  19.  druckfeder
  20. sinterbuchse
  21.  erregerwicklung
  22.  nadellager
