Reparaturanleitung - Renault Clio :: Einbau

  • Falls zerlegt, schalthebel gemäß abbildung r-3215 komplettieren.

    Gelenke des schalthebels und der achse der schaltstange mit "fett 33 medium"" von renault versehen.

  •  Schalthebel in die mittelkonsole von unten einsetzen und anschrauben.

Renault Clio Reparaturanleitung. Einbau

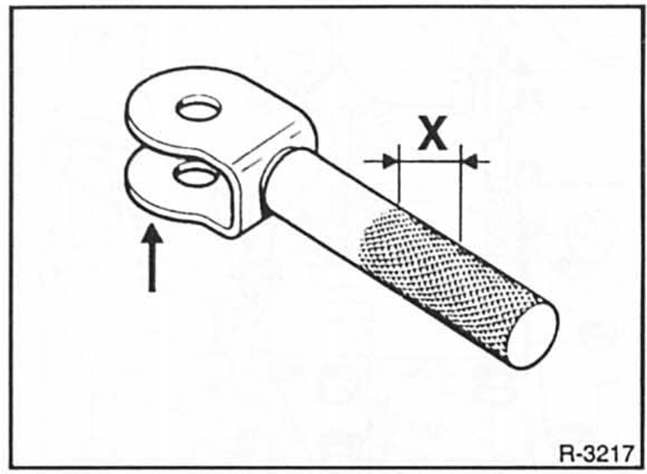

  • Schaltstange -1 - am gabelstück - 1 2 - aufstecken. Achtung: dabei montagerichtung des gabelstücks beachten.

    Die ausbuchtung - p f e i l - muß zur getriebeseite hin zeigen.

    Außerdem beachten, daß die schaltstange bis auf das maß - x - von ca. 10 Bis 12 mm zwischen schaltstangenende und ende der rändelung (rauher bereich) aufgeschoben werden muß.

  •  Gelenkbolzen der schaltstange - 1 - in das gelenkstück des schalthebels - 5 - , das mit zwei buchsen versehen ist, einsetzen. Mutter mit unterlegscheibe aufsetzen und mit 30 nm anziehen.
  •  Rückholfeder an der schaltstange einhängen.
  •  Schaltung einstellen, siehe folgendes kapitel.
  •  Klemmschelle der schaltstange festziehen.
  •  Abgasanlage einbauen.
  •  Vom fahrgastraum her manschette auf den schalthebel aufsetzen, schalthebelgriff aufkleben.
