Reparaturanleitung - Renault Clio :: Bodenhöhe des fahrzeugs kontrollieren

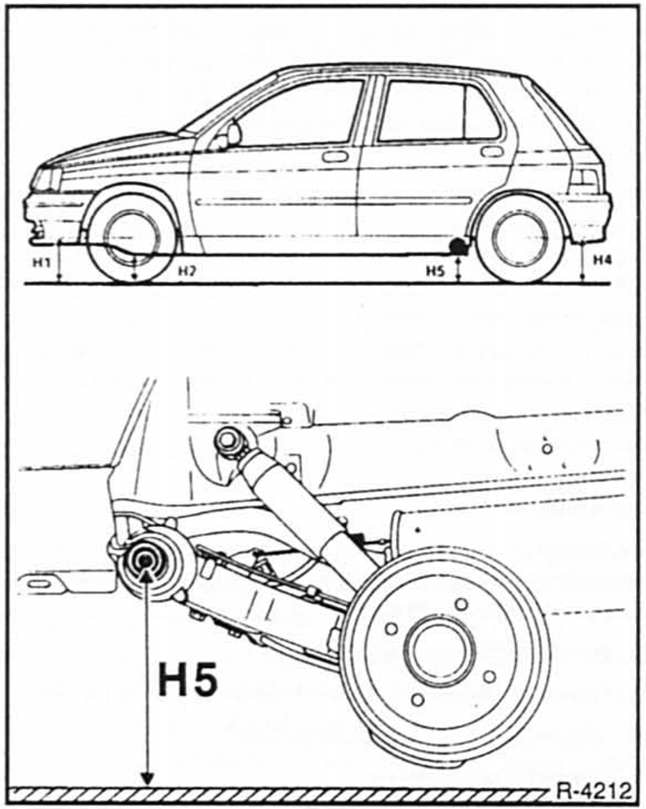

H1 und h4 = entfernung radmittelpunkt zum boden; h2 = zwischen längsträger (in höhe der vorderachse) und boden; h5 = zwischen mittelpunkt des achsrohrs und boden.

• Einstellbedingungen beachten. Sollwerte fahrzeuge mit 1,2-l-motor:
  h1 - h2 = 87 +- 7,5 mm
  h 4 - h 5 = 6+- 7,5 mm
  sollwerte für fahrzeuge mit 1,4-l-motor: h1 - h2 = 82 +- 7,5 mm
  h4 - h5 = 6 +- 7,5 mm
  sollwerte für fahrzeuge mit 1,8-l-motor und dieselmotor*: h1 - h2 = 87 +- 7,5 mm
  h4 - h5 = 4 +- 7,5 mm

*) hinweis: beim renault clio 16 v (99 kw/135 ps) ist die karosserie an vorder- und hinterachse um 10 mm tiefergelegt.

Maximaler unterschied der bodenhöhe links/rechts: 10 mm.

Dabei soll die fahrerseite höher stehen als die rechte fahrzeugseite.

Achtung: nur die hintere bodenhöhe kann durch versetzen der drehstäbe reguliert werden (werkstattarbeit). Nach jeder änderung der bodenhöhe scheinwerfer sowie bremskraftbegrenzer neu einstellen.
