Reparaturanleitung - Renault Clio :: Einbau

  • Prüfen, ob der schaumgummiring über der fensterkurbelachse sitzt, gegebenenfalls einsetzen.

Renault Clio Reparaturanleitung. Einbau


  • Falls erforderlich, dichtmasse ausbessern beziehungsweise neu auftragen (et-nr. 7701421049).
  •  Türverkleidung oben über den türknopf schieben und anschließend in die innere fensterabdichtung einsetzen.

    Dabei verkleidung gleichzeitig unten vom türrahmen weghalten damit die dichtmasse noch nicht festklebt.

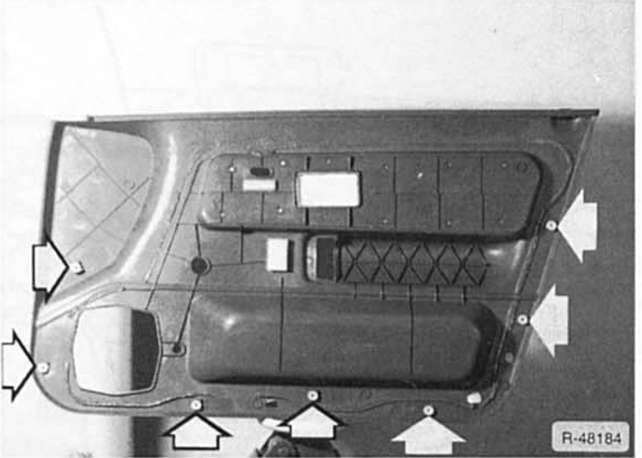

  •  Prüfen, ob sich die hälften der clipse übereinander befinden und verkleidung am türrahmen andrücken. Mit dem handballen im bereich der clipse - pfeile- gegen die verkleidung schlagen und dadurch die verkleidung einclipsen.

    Verkleidung im bereich der aufgetragenen dichtmasse fest gegen den türrahmen drücken.

  •  Betätigungsstange für türinnengriff mit finger herausziehen, türinnengriff um 90 gedreht aufschieben, nach rechts schwenken und einhängen. Türgriffschale anschrauben.
  •  Fensterkurbel so auf die achse schieben, daß sie bei geschlossenem fenster schräg nach vorn oben zeigt. Kurbel mit dem handballen aufschlagen und einrasten.
  •  Abdeckung für außenspiegel einclipsen. Vorher, falls erforderlich, halterung für spiegelknopf einbauen.
  •  Türgriff anschrauben, verkleidung einclipsen.
  •  Unteren ablagekasten anschrauben.
  •  Lautsprecher anschrauben. Zweckmäßigerweise zunächst lautsprechergitter, lautsprecher und hintere lautsprecherabdeckung durch leichtes einschrauben der 4 befestigungsschrauben in einbauposition zueinander fixieren.

    Lautsprecher anschließen, die stecker passen nur auf die richtigen kontakte. Lautsprecher komplett an der türverkleidung ansetzen und festschrauben.

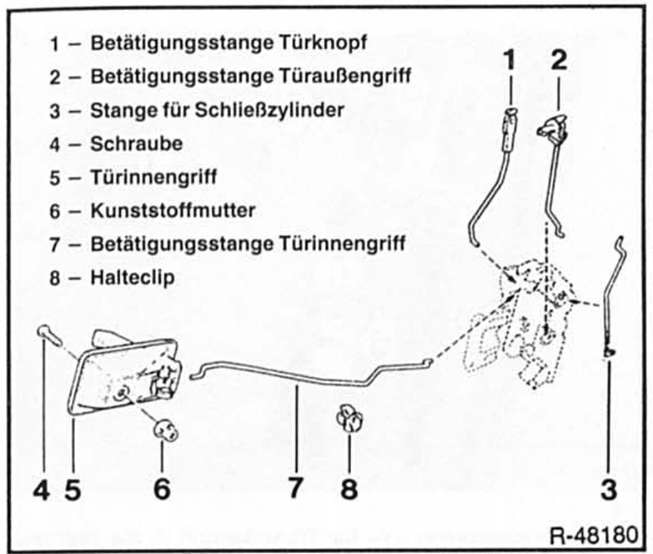

Türschloßbetätigung

Renault Clio Reparaturanleitung. Türschloÿbetätigung
