Reparaturanleitung - Renault Clio :: Gummilager prüfen/ersetzen

Reparaturanleitung - Renault Clio / Die vorderachse / Querlenker aus- und einbauen/ gummilager ersetzen / Gummilager prüfen/ersetzen

Gummilager für querlenker auf porosität und beschädigung prüfen.

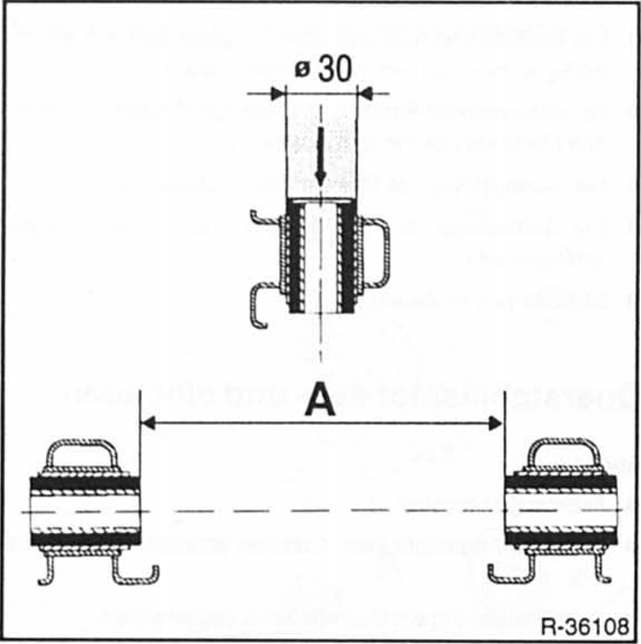

Renault Clio Reparaturanleitung. Gummilager prüfen/ersetzen

Achtung: um die zentrierung der gummilager beizubehalten, lager nur nacheinander auswechseln.

Beschädigtes gummilager mit einem kurzen rohr mit einem außendurchmesser von 30 mm auspressen.
Neues gummilager mit rohr einpressen, dabei muß das maß a = 147 +- 0,5 mm betragen.
Anschließend 2. Lager aus- und einpressen. Dabei ebenfalls das maß a = 147 +- 0,5 mm beachten.
