Reparaturanleitung - Renault Clio :: Luftfilter aus-und einbauen

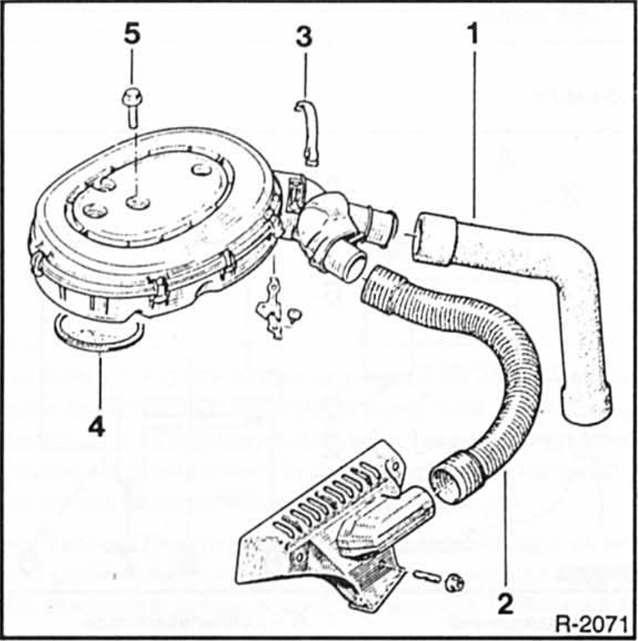

Ausbau 1,2-1- (bis 3/96) und 1,4-l-motoren
- Befestigungsschrauben - 5 - für luftfiltergehäuse herausdrehen.
- Frischluftschlauch -1 - und warmluftschlauch - 2 - abziehen,
- orher schellen ganz lösen. (3 - Schelle für ansaugluftvorwärmung.)
- Gummi-spannband am ansaugstutzen aushängen.
- Motor-entlüftungsschlauch unten am luftfiltergehäuse abziehen.
- Luftfiltergehäuse abnehmen.

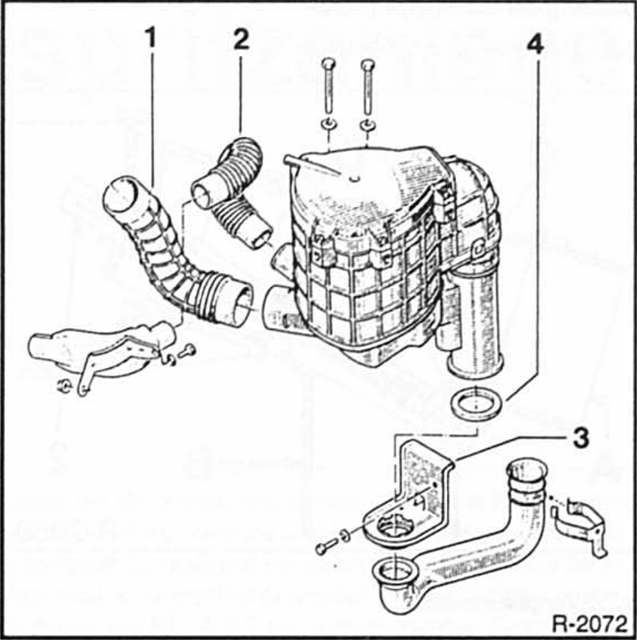

Ausbau 1,8-l-motor und dieselmotor
2 Befestigungsschrauben für luftfiltergehäuse herausdrehen.
- Frischluftschlauch - 1 - und warmluftschlauch - 2 - (nur
benzinmotor) abziehen, vorher schellen ganz lösen.
- Gegebenenfalls halterung - 3 - am aufbau abschrauben
und abnehmen.
- 16-Ventil-motor: luftfiltereinsatz ausbauen und luftfiltergehäuse
an der halterung abschrauben, siehe auch.
Einbau
- 1.2-1- (Bis 3/96) und 1,4-l-motor: schlauch unten am filtergehäuse
aufschieben.
- Luftfiltergehäuse ansetzen. Dabei dichtung - 4 - nicht vergessen,
siehe abbildungen. Beschädigte dichtungen erneuern.
- Ansaugstutzen am halter mit spannband befestigen.
- Frischluft- und warmluftschlauch aufschieben und mit
schelle sichern.
- Filter anschrauben.
- 16-Ventil-motor: luftfiltergehäuse anschrauben und
luftfiltereinsatz
einsetzen. Schnellverschlüsse zuschnappen
lassen.
