Reparaturanleitung - Renault Clio :: Scheinwerfer einstellen

Für die verkehrssicherheit ist die richtige einstellung der scheinwerfer von großer bedeutung. Die exakte einstellung der scheinwerfer ist nur mit einem spezialeinstellgerät möglich.

Es wird deshalb nur gezeigt, wo die scheinwerfer eingestellt werden können und welche bedingungen zum richtigen einstellen der scheinwerfer erfüllt sein müssen.

  •  Reifen müssen den vorgeschriebenen reifenfülldruck haben.
  •  Das unbeladene fahrzeug muß mit 75 kg (eine person) auf dem fahrersitz belastet sein.
  •  Kraftstofftank füllen.
  •  Fahrzeug auf ebene fläche stellen.
  •  Vorderwagen mehrmals kräftig nach unten drücken, damit die federung der vorderradaufhängung sich setzt.
  •  Die scheinwerfer dürfen nur bei abblendlicht eingestellt werden. Das neigungsmaß beträgt für normalscheinwerfer x = 10 cm auf 10 m entfernung. Nebelscheinwerfer x = 20 cm auf 10 m entfernung.

Renault Clio Reparaturanleitung. Scheinwerfer einstellen

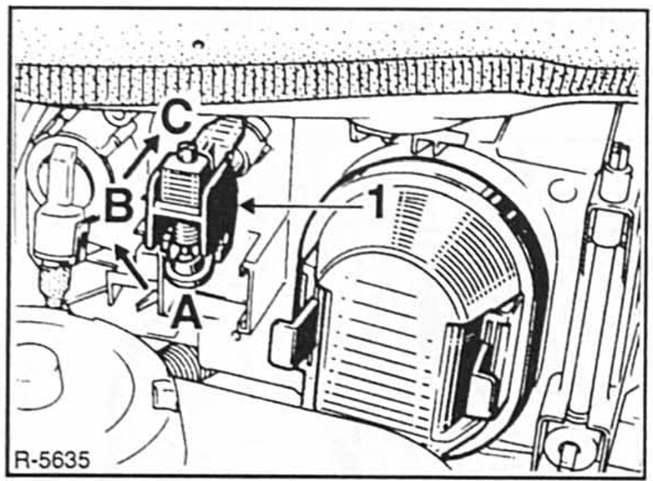

  • Leuchtweitenregulierung in normalposition - a - (unbelastet) stellen. B = mittlere position, c = fahrzeug belastet.

Renault Clio Reparaturanleitung. Scheinwerfer einstellen

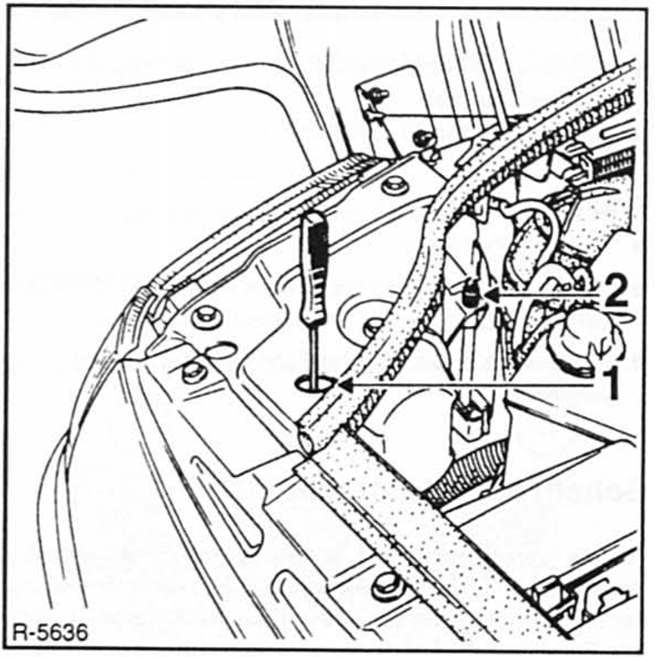

  • Die einstellschrauben sind: 1 - höhenverstellung, 2 - seitenverstellung.

Einstellung nebelscheinwerfer

Renault Clio Reparaturanleitung. Einstellung nebelscheinwerfer


  • An den nebelscheinwerfern ist nur die höheneinstellung möglich. Dazu schraube -1 - verdrehen.
