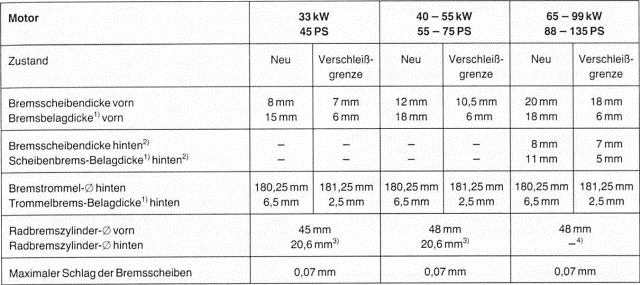

1) Mit rückenplatte beziehungweise bremsbacke 2) nur in verbindung mit antiblockiersystem (abs) 3) radbremszylinder mit integriertem, fest eingestelltem bremskraftbegrenzer 4) 65 kw/88 ps-motor mit trommelbremse (ohne abs): = 20,6 mm
Ausbau
Gelenkwelle ausbauen.
Die teile des inneren gleichlaufgelenks: 1-gelenkmuffe,
2-gelenkstern, 3-blechmanschette, 4-ringfeder, 5-gummimanschette,
6-gummiring, 7-gelenkwelle.
Ausführung mit ringfeder: ringfeder -1 - der manschette
an der gelenkmu ...
Mittelkonsole aus- und einbauen
Ausbau
Manschette - 1 - für schalthebel - 3 - mit kunststoffrahmen
- 2 - nach oben aus der konsole herausziehen.
4 Schrauben - a - t20 herausdrehen.
Je nach ausführung steckverbindungen trennen.
Mittelkonsole herausnehmen
...
