Der verteilerläufer kann je nach ausführung entweder auf das ende der nockenwelle aufgeklebt oder aufgesteckt sein.

Renault Clio Reparaturanleitung. Ausbau

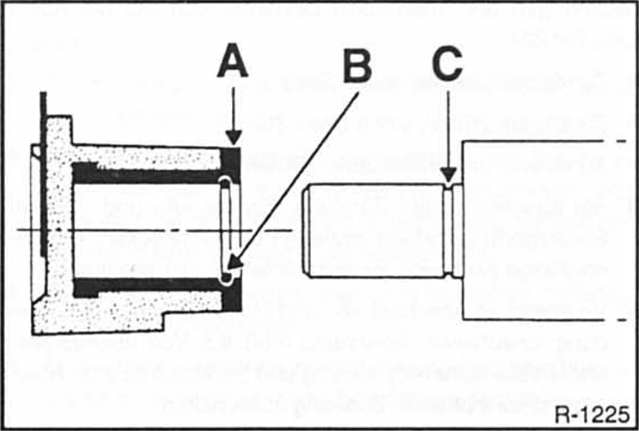

Aufgesteckter verteilerläufer: der verteilerläufer hat in diesem fall einen einsatz - a - und einen sicherungsring - b - . Die nockenwelle ist mit einer nut - c - versehen.
Zum ausbau verteilerläufer und schutzscheibe einfach mit den fingern abziehen.
Ist der verteilerläufer angeklebt, ihn mit einer zange fassen und durch verdrehen etwas lösen. Anschließend den verteilerläufer im bereich der aufnahme mit der zange durch zusammendrücken zerstören und abnehmen. Achtung: auf keinen fall auf das ende der nockenwelle schlagen.
