Reparaturanleitung - Renault Clio :: Klopfsensor aus- und einbauen

Der klopfsensor sitzt an der vorderseite des zylinderkopfs. Er ermöglicht dem zünd-steuergerät die erkennung und vermeidung der schädlichen klopfenden verbrennung.

Ausbau

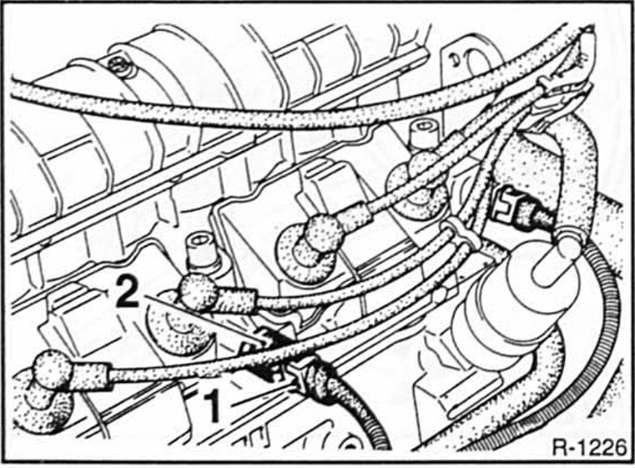

1,2-/1,4-L-motor:

Renault Clio Reparaturanleitung. Ausbau

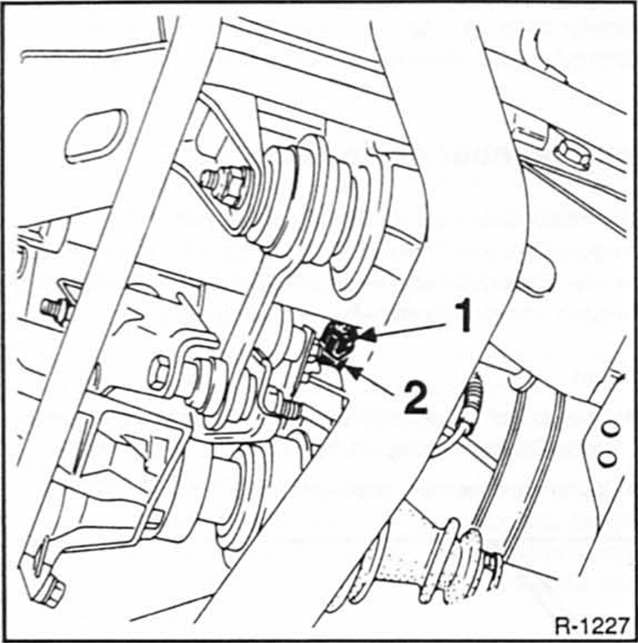

1,8-L-motoren:

Renault Clio Reparaturanleitung. Ausbau


  • Stecker - 1 - der elektrischen kabelverbindung am sensor - 2 - abziehen. Der sensor sitzt an der motorblockvorderseite zwischen dem 2. Und 3. Zylinder, siehe abbildungen.
  •  Sensor herausschrauben.

Einbau

  • Sensor einschrauebn und mit 25 nm lestziehen. Anzugsdrehmoment nicht überschreiten, da das anzugsdrehmoment einfluß auf die funktion des sensors hat.
  •  Kabelstecker zusammenfügen, er muß hörbar einrasten.

    Zuleitung korrekt verlegen.
