Reparaturanleitung - Renault Clio :: Ausbau

Reparaturanleitung - Renault Clio / Die motor-kühlung / Kühlerlüfter aus- und einbauen / Ausbau

Batterie-massekabel ( - ) abklemmen. Achtung: dadurch wird aus dem speicher des radios der code für die diebstahlsicherung gelöscht. Die batterie darf nur bei ausgeschalteter zündung abgeklemmt werden, da sonst das steuergerät der einspritzanlage beschädigt wird. Vor dem abklemmen sollten auch die hinweise im kapitel "radio" bzw. -Batterie aus- und einbauen" durchgelesen werden.
Lüfterkabel am stecker trennen.

Renault Clio Reparaturanleitung. Ausbau

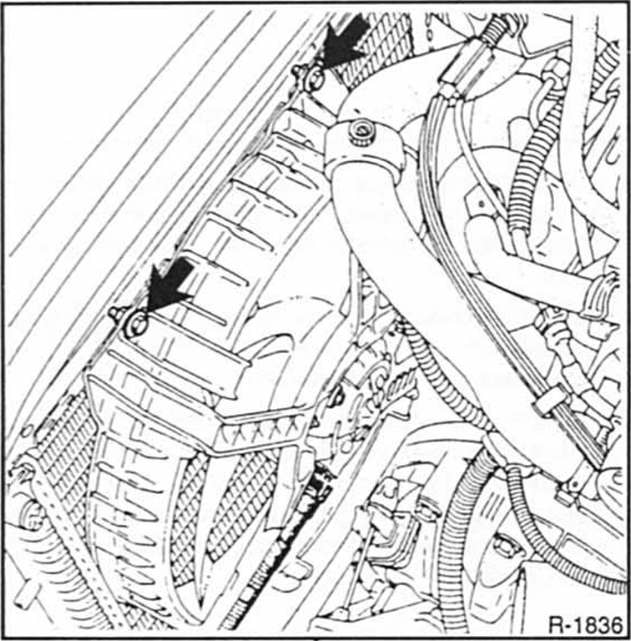

Befestigungsschrauben vom lüfterhalter am kühler abschrauben.
Bei anderer ausführung ist der lüfterhalter angenietet, nietköpfe ankörnen und abbohren.
Lüftermotor mit halter nach hinten schwenken und nach oben herausnehmen, dabei aus den 2 klammern an der unterseite herausziehen.
Lüfterrad festhalten und zentralschraube vom motor abschrauben.

Achtung: diese schraube hat linksgewinde, also rechtsherum abschrauben. Lüfterrad abnehmen.

Motor vom halter abschrauben.
