Reparaturanleitung - Renault Clio :: Einbauort steuergerät

Reparaturanleitung - Renault Clio / Die kraftstoffanlage / Kraftstoffpumpe/kraftstoffpumpenrelais prüfen / Einbauort steuergerät

Rechtes gitter unterhalb der windschutzscheibe hochklappen und wagenheber herausnehmen.

Renault Clio Reparaturanleitung. Einbauort steuergerät

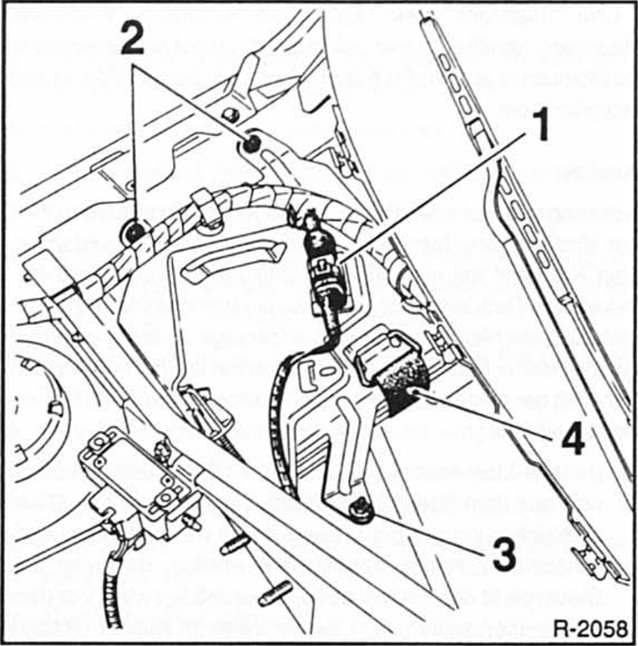

Stecker -1 - trennen.
Schraube - 2 - , mutter - 3 - lösen und gummiband - 4 - aushängen.
Deckel des schutzgehäuses abheben.
