Bedienungsanleitung - Renault Clio :: Heizung und klimaanlage mit manueller regelung

Klimaanlage mit manueller regelung

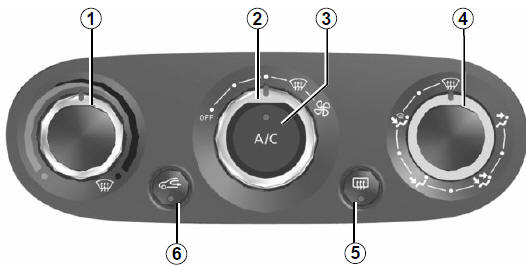

Bedieneinheiten:

1. Temperaturregelung
2. Regler für gebläseleistung
3. Klimaanlage
4. Verteilung der luft im fahrgastraum
5. Entfrostungs-/antibeschlageinrichtung der heckscheibe und heizbare außenspiegel (je nach fahrzeug)
6. Umluftbetrieb

Ein- und ausschalten der klimaanlage (je nach fahrzeug)

Die taste 3 ermöglicht das einschalten (kontrolllampe leuchtet) bzw. Ausschalten (kontrolllampe erlischt) der klimaanlage.

Sie funktioniert jedoch nicht, wenn der regler 2 auf off steht.

Die klimaanlage ermöglicht:

• Das absenken der temperatur im fahrgastraum;
• Schnelleres befreien beschlagener scheiben

Verteilung der luft im fahrgastraum

Für die luftverteilung gibt es fünf einstellmöglichkeiten.

Drehen sie den regler 4, um die gewünschte luftverteilung einzustellen.

Die luftmenge wird zu den
belüftungsdüsen für die frontscheibe und die vorderen seitenscheiben geleitet.

Die luft wird sowohl zu den
belüftungsdüsen (für front- und seitenscheiben) als auch zu den luftdüsen im armaturenbrett und in die fußräume geleitet.

Die luft wird hauptsächlich in
die fußräume geleitet.

Der luftstrom wird zu den
luftdüsen im armaturenbrett, in den beifahrerfußraum und, je nach fahrzeug, zu den insassen in der zweiten sitzreihe geleitet.

Die gesamte luft wird zu den
luftdüsen im armaturenbrett geleitet.

Einschalten des umluftbetriebs

Drücken sie die taste 6: die integrierte kontrolllampe leuchtet auf. Die luft wird im fahrgastraum angesaugt und umgewälzt; dabei erfolgt keine außenluftzufuhr.

Der umluftbetrieb ermöglicht:

• Sich von der umgebungsluft zu isolieren (fahren in streckenabschnitten mit hoher luftverschmutzung...);
• Eine schnellere kühlung des fahrgastraums.

Bei längerer verwendung des umluftbetriebs können seitenfenster und frontscheibe beschlagen; außerdem wird die luft allmählich stickig, da sie nicht erneuert wird. Es empfiehlt sich daher in jedem fall, durch erneuten druck auf taste 6 auf normalbetrieb (außenluft) umzustellen, wenn der umluftbetrieb nicht mehr erforderlich ist.

Regler für gebläseleistung

Betätigen sie den regler 2. Je weiter der regler nach rechts gedreht wird, desto größer ist die angesaugte luftmenge. Wenn sie die luftzufuhr unterbinden wollen, stellen sie den regler 2 auf "off".

Das system ist deaktiviert: die gebläseleistung im fahrgastraum ist gleich null (bei stehendem fahrzeug); es gelangt dennoch eine geringe menge frischluft in den fahrgastraum, wenn das fahrzeug fährt.

Funktion "klare sicht"

Drehen sie die regler 1, 2 und 4 auf

• Außenluft
• Maximale temperatur
• Scheibenentfrostung

Die verwendung der positionen
und schließt das einschalten des
umluftbetriebs aus, um ein beschlagen der frontscheibe zu vermeiden. Die klimaanlage hingegen wird automatisch eingeschaltet. Die integrierte kontrolllampe der taste 3 leuchtet nicht auf.

Temperaturregler (heizung)

Drehen sie den regler 1 nach bedarf zur einstellung der gewünschten temperatur.

Je weiter der zeiger im roten bereich steht, desto höher ist die temperatur.

Bei längerem betrieb der klimaanlage kann die temperatur zu stark abfallen. Zum anheben des gurts die betätigung 1 nach oben drücken.

Heckscheibenheizung

Bei laufendem motor auf die taste 5 drücken.

Die funktionskontrolllampe leuchtet auf.

Die heckscheibenheizung und die außenspiegelheizung (falls vorhanden) sind eingeschaltet.

Die scheiben werden von vereisung oder beschlag schnell frei.

Zum verlassen der funktion drücken sie erneut die taste 5.

Standardmäßig wird die entfrostung automatisch abgeschaltet.
