Renault Clio Reparaturanleitung. Kabellagepläne


Renault Clio Reparaturanleitung. Kabellagepläne


Beleuchtung hinten

Renault Clio Reparaturanleitung. Beleuchtung hinten


Fahrertür

Renault Clio Reparaturanleitung. Fahrertür


Allgemeine stromversorgung

Renault Clio Reparaturanleitung. Allgemeine stromversorgung


Anlasser

Renault Clio Reparaturanleitung. Anlasser


Abblendlicht

Renault Clio Reparaturanleitung. Abblendlicht


Fernlicht

Renault Clio Reparaturanleitung. Fernlicht


Blinkleuchten und warnblinkanlage

Renault Clio Reparaturanleitung. Blinkleuchten und warnblinkanlage


Bremslicht

Renault Clio Reparaturanleitung. Bremslicht


Innenleuchte

Renault Clio Reparaturanleitung. Innenleuchte


Instrumentenbeleuchtung

Renault Clio Reparaturanleitung. Instrumentenbeleuchtung


Zigarrenanzünder

Renault Clio Reparaturanleitung. Zigarrenanzünder


Radio (4x6 watt)

Renault Clio Reparaturanleitung. Radio (4x6 watt)


Signalhorn

Renault Clio Reparaturanleitung. Signalhorn


Scheibenwischer

Renault Clio Reparaturanleitung. Scheibenwischer


Heckscheibenwischer

Renault Clio Reparaturanleitung. Heckscheibenwischer


Heckscheibenbeheizung

Renault Clio Reparaturanleitung. Heckscheibenbeheizung


Zentralverriegelung

Renault Clio Reparaturanleitung. Zentralverriegelung

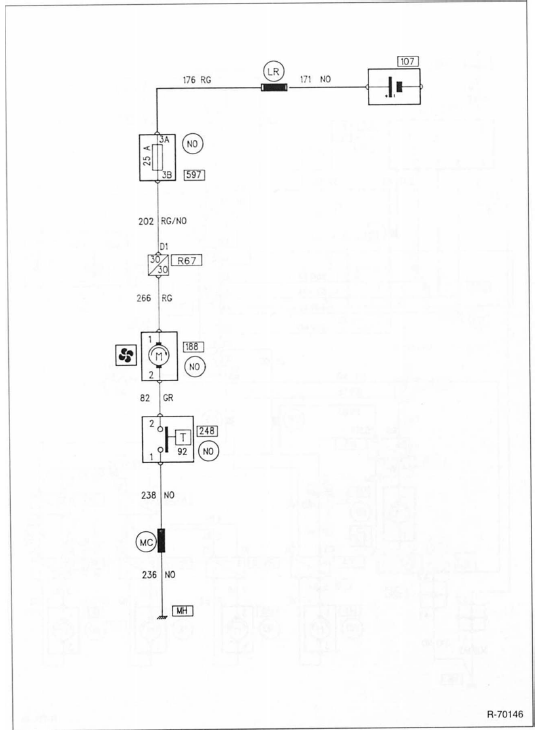

Kühlerventilator

Renault Clio Reparaturanleitung. Kühlerventilator


Kontrolleuchte bremse

Renault Clio Reparaturanleitung. Kontrolleuchte bremse


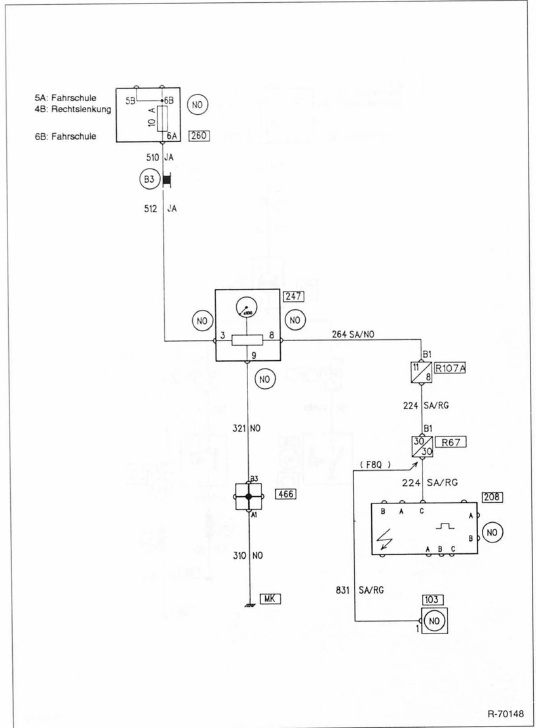

Drehzahlmesser

Renault Clio Reparaturanleitung. Drehzahlmesser


Elektrischer außenspiegel

Renault Clio Reparaturanleitung. Elektrischer auÿenspiegel


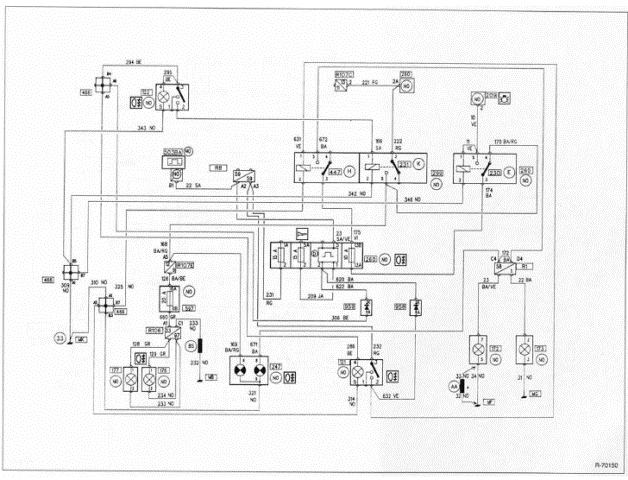

Nebelscheinwerfer und -schlußlicht

Renault Clio Reparaturanleitung. Nebelscheinwerfer und -schluÿlicht


Benzineinspritzanlage 1,2-1- (bis 3/96) und 1,4-l-motor

Renault Clio Reparaturanleitung. Benzineinspritzanlage 1,2-1- (bis 3/96) und 1,4-l-motor


Benzineinspritzanlage 1,2-l-motor (ab 4/96)

Renault Clio Reparaturanleitung. Benzineinspritzanlage 1,2-l-motor (ab 4/96)


Vorglühanlage

Renault Clio Reparaturanleitung. Vorglühanlage


Legende für alle schaltpläne: verzeichnis der bauteil-nummern

In den schaltplänen steht bei jedem bauteil eine kennummer.

Mit ihrer hilfe ist es möglich, das bauteil zu identifizieren, selbst wenn keine (oder die französische bezeichnung) danebensteht.

Renault Clio Reparaturanleitung. Legende für alle schaltpläne


Renault Clio Reparaturanleitung. Legende für alle schaltpläne


Renault Clio Reparaturanleitung. Legende für alle schaltpläne


Renault Clio Reparaturanleitung. Legende für alle schaltpläne


Renault Clio Reparaturanleitung. Legende für alle schaltpläne


Renault Clio Reparaturanleitung. Legende für alle schaltpläne


Renault Clio Reparaturanleitung. Legende für alle schaltpläne


Verzeichnis der kabelstecker

Renault Clio Reparaturanleitung. Verzeichnis der kabelstecker


Renault Clio Reparaturanleitung. Verzeichnis der kabelstecker


Renault Clio Reparaturanleitung. Verzeichnis der kabelstecker
