Reparaturanleitung - Renault Clio :: Ausbau

Reparaturanleitung - Renault Clio / Der dieselmotor / Einspritzdüsen aus- und einbauen / Ausbau

Einspritzleitungen sorgfältig von außen mit kaltreiniger oder dieselkraftstoff reinigen.
Einspritzleitungen komplett ausbauen, dazu überwurfmuttern an pumpe und einspritzdüsen mit offenem ringschlüssel lösen. Achtung: biegeform nicht verändern.

Renault Clio Reparaturanleitung. Ausbau

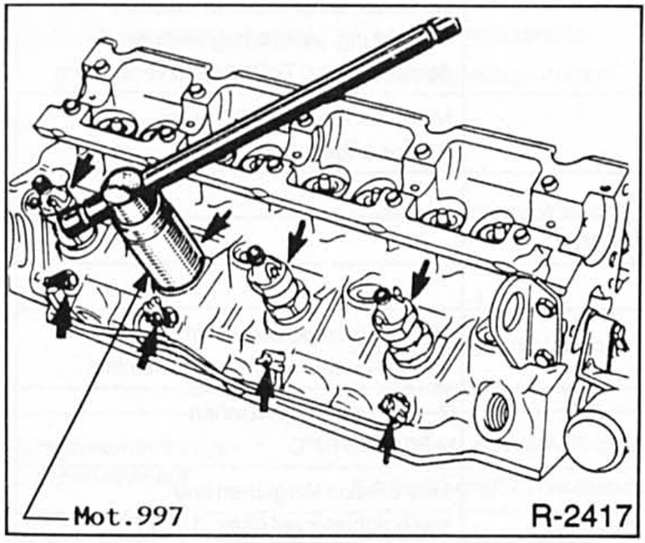

Einspritzdüsen mit steckschlüsseleinsatz ausbauen. Dazu wird eine verlängerte stecknuß benötigt.
Jede einspritzdüse hat zum schutz vor hitzeschäden ein hitzeschild. Hitzeschilde aus den bohrungen im zylinderkopf nehmen.

Achtung: beim späteren einbau der einspritzdüsen grundsätzlich neue hitzeschilde verwenden

Renault Clio Reparaturanleitung. Ausbau

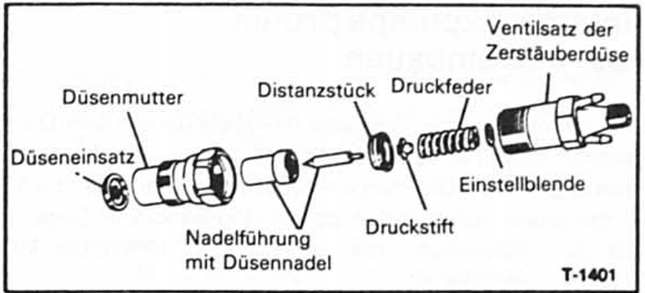

Düsenhalter zwischen weichmetallbacken in den schraubstock spannen. Einspritzdüse zerlegen.
Düsennadel auf eingeschlagenen oder rauhen nadelsitz, auf abgenützte oder beschädigte düsennadeln prüfen.
Spritzdüse mit einem holzspachtel entrußen.

Achtung: keinesfalls düse oder düsennadel mit draht, feile oder schmirgelleinen bearbeiten. Einzelteile der einspritzdüsen untereinander nicht vertauschen. Die werkstatt kann durch einbau von einstellscheiben unterschiedlicher dicke den düsen-abspritzdruck regulieren.
