Motorhaube öffnen und abstützen.

Renault Clio Reparaturanleitung. Ausbau

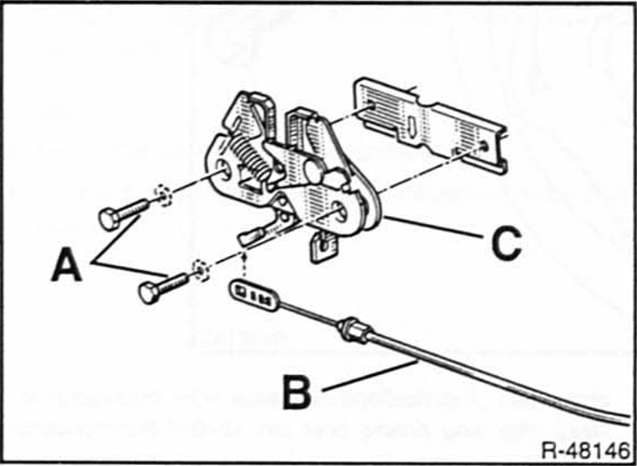

2 Schrauben - a - für schließvorrichtung herausdrehen.
Achtung: vorher einbaulage der schrauben markieren.
Dazu mit filzstift schraubenköpfe umkreisen.
Seilzug - b - am haubenschloß - c - aushängen - pfeil-.

Renault Clio Reparaturanleitung. Ausbau

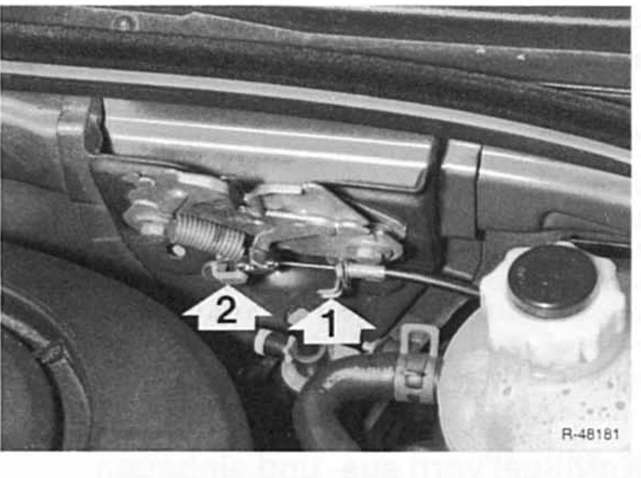

Dazu blechklammer -1 - mit schraubendreher am widerlager abhebein. Seilzug am widerlager herausziehen, um 90: drehen und am betätigungshebel - 2 - aushängen.

Achtung: je nach ausführung muß der kühlmittel-ausgleichbehälter teilweise ausgebaut werden, damit der zug leichter durchgeführt werden kann.

Renault Clio Reparaturanleitung. Ausbau

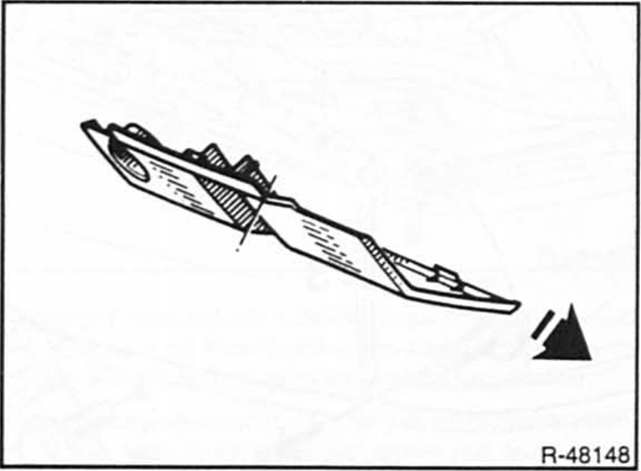

Untere abdeckung der lenksäule ausbauen. Dazu die beiden oberen schrauben herausdrehen und die abdeckung nach unten drücken.

Renault Clio Reparaturanleitung. Ausbau

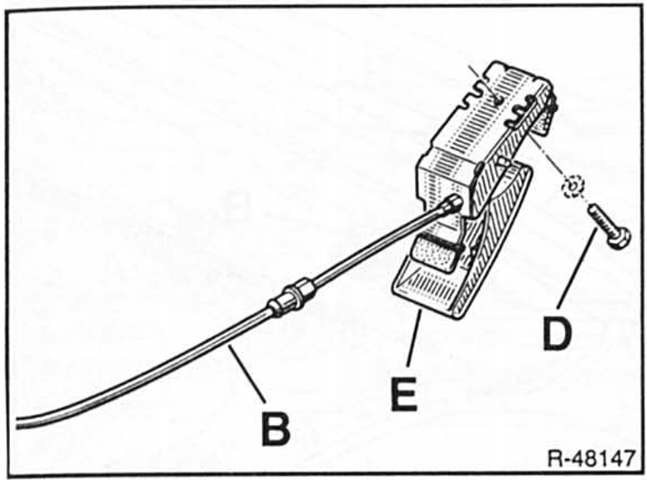

Schraube - d - am grift - e - herausdrehen.
Seilzug - b - vorsichtig nach innen durchziehen.
Seilzug am griff aushängen.
