Reparaturanleitung - Renault Clio / 1,2-l-motor seit 4/96 / Zylinderkopfdeckel aus- und einbauen / Ausbau

Achtung: alle leitungen schläuche und stecker, die ausgebaut oder abgezogen werden, vor dem ausbau mit klebeband markieren, so daß sie an der richtigen stelle wieder montiert werden können.

Motorhaube ausbauen, siehe.

Renault Clio Reparaturanleitung. Ausbau

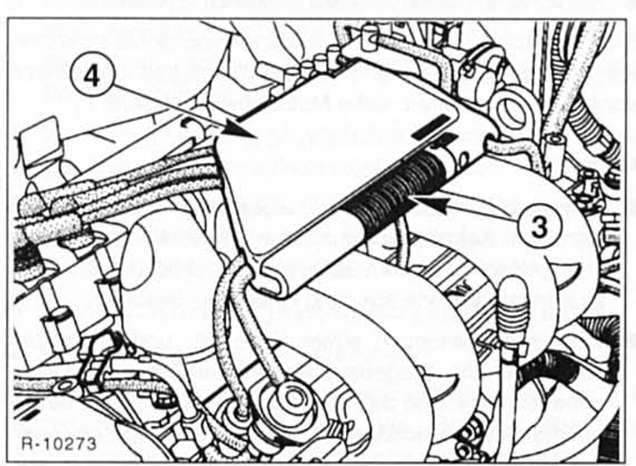

Zündkerzenstecker-abziehwerkzeug - 3 - an kunststoffabdeckung - 4 - ausclipsen und abnehmen, siehe abbildung r-10273.
Kunststoffabdeckung aufklappen und deckel abnehmen.
Kraftstoffdampf-adsorptionsleitung - 5 - am saugrohr - 1 3 - abziehen.
Leitung aus unterteil/kunststoffabdeckung auslösen und nach rechts ablegen.
Leitung für kraftstoffdruckregler - 1 6 - am saugrohr - 1 3 - abziehen.
Leitung - 1 6 - aus unterteil/kunststoffabdeckung auslösen und nach links ablegen.

Renault Clio Reparaturanleitung. Ausbau

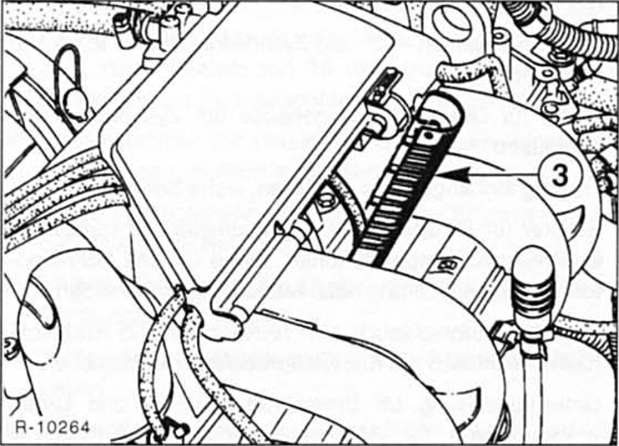

Sämtliche zündkerzenstecker mit werkzeug - 3 - abziehen.
Zuvor reihenfolge markieren.
Sämtliche zündleitungen aus unterteil/kunststoffabdeckung auslösen.
Zündleitungen nach links ablegen.
3 Torx-schrauben am unterteil'kunststoffabdeckung herausdrehen und kunststoffabdeckung abnehmen.
Luftschlauch vom drosselklappengehäuse zum luftfilter ausbauen. Schellen zuvor lösen.
Unterdruckleitung - 3 - für bremskraftverstärker am saugrohr - 1 3 - abziehen.
Unterdruckanschluß -18- für saugrohrdruckfühler am saugrohr abziehen.
Kraftstoffzufuhrschlauch - 1 4 - am verteilerrohr und kraftstoffrücklaufschlauch - 1 5 - am kraftstoffdruckregler abziehen.
Am drosselklappengehäuse den stecker - 1 9 - für schrittmotor/ leerlaufregulierung abziehen.
Stecker für ansauglufttemperaturfühler -10-, drosselklappenpotentiometer - 9 - und für die einspritzventile - 8 - abziehen.
Muttern - 1 1 - für krümmer am zylinderkopf abschrauben.
Schrauben - 1 2 - für krümmer am zylinderkopfdeckel herausdrehen.
Gaszug -20- am drosselklappenhebel aushängen.
Steckraste nicht entfernen, siehe.
Halter für drosselklappengehäuse vom zylinderkopf abbauen.
Ansaugkrümmer. Drosselklappengehäuse und verteilerrohr zusammen abnehmen.
Zylinderkopfdeckel abschrauben und abnehmen.
