Reparaturanleitung - Renault Clio :: Einbau

Reparaturanleitung - Renault Clio / Die heizung / Heizungszüge aus- und einbauen / Einbau

Achtung: die heizungszüge sind unterschiedlich lang. Der längste zug ist der für die mischklappe.

Heizungszüge an der betätigungseinheit einhängen und anklemmen.

Renault Clio Reparaturanleitung. Heizungszüge aus- und einbauen

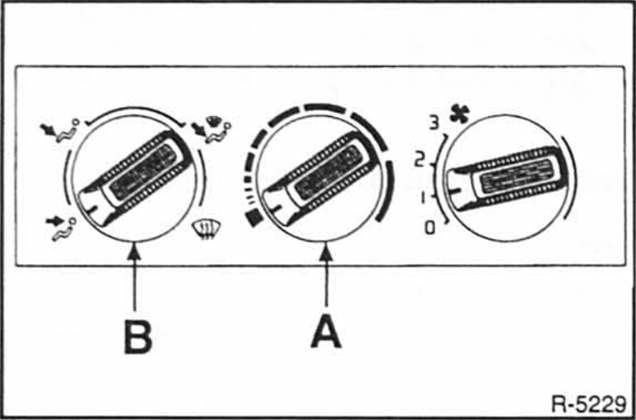

Linken drehknopf in stellung "ventilation"" - b - und mittleren drehknopf in stellung "kaltluft"" - a - bringen.
Betätigungseinheit einbauen.
Heizungszüge an der heiz- belüftungseinheit einhängen und anklemmen.
Die markierungen an den hebeln für luftregulierklappen müssen jetzt übereinstimmen -pfeile in abbildung r-5220-. Gegebenenfalls stellung der drehknöpfe prüfen.
Falls ausgebaut, rückholfeder für mischklappe einbauen.
Luftleitvorrichtung anschrauben.
