Ausbau

Renault Clio Reparaturanleitung. Mittelkonsole aus- und einbauen

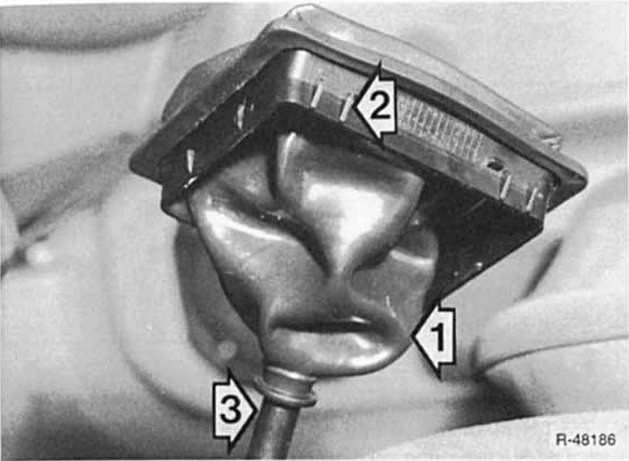

Manschette - 1 - für schalthebel - 3 - mit kunststoffrahmen - 2 - nach oben aus der konsole herausziehen.

Renault Clio Reparaturanleitung. Mittelkonsole aus- und einbauen

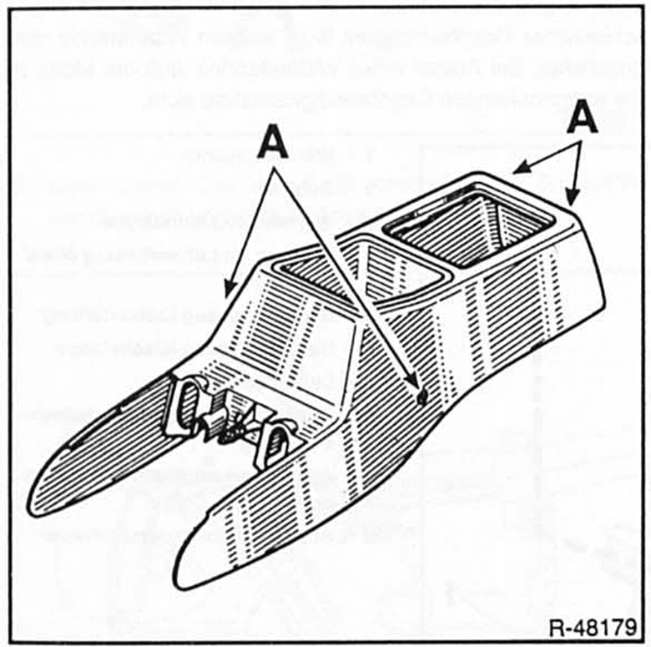

4 Schrauben - a - t20 herausdrehen.
Je nach ausführung steckverbindungen trennen.
Mittelkonsole herausnehmen

Einbau

Mittelkonsole einsetzen.
Gegebenenfalls kabelsatz verbinden.
Konsole anschrauben.
Manschette für schalthebel in die konsole einclipsen.
