Reparaturanleitung - Renault Clio :: Ausbau

Reparaturanleitung - Renault Clio / Die hinterachse / Bremstrommel/radnabe aus- und einbauen / Ausbau

Hinterradschrauben bei auf dem boden stehendem fahrzeug lösen.
Scheibenrad zur radnabe mit farbe kennzeichnen.
Dadurch kann das ausgewuchtete rad wieder an gleicher stelle montiert werden.
Fahrzeug hinten aufbocken.
Hinterrad abnehmen.
Handbremshebel lösen.

Renault Clio Reparaturanleitung. Bremstrommel/radnabe aus- und einbauen

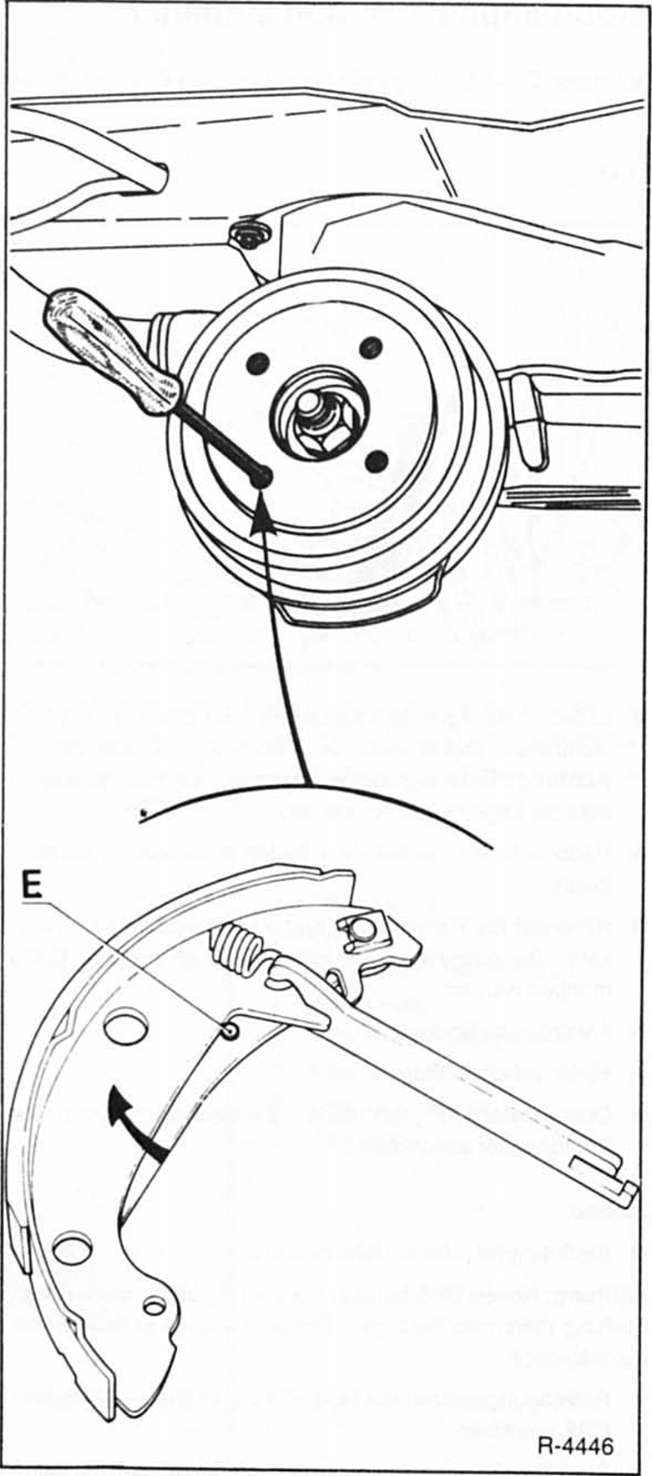

Bremsbacken der trommelbremse zurückstellen. Dazu mit einem schraubendreher durch eine gewindebohrung für die radschrauben den hebel der handbremse zur fahrzeugmitte hin drücken. Dadurch wird der stift - e - frei und der handbremshebel kann jetzt nach hinten gedrückt werden.
Hebel nach hinten drücken und dadurch bremsbacken entspannen.

Fahrzeuge mit hinterer scheibenbremse:

Bremsbeläge hinten ausbauen, siehe.
Seilzug für handbremse am bremssattel aushängen.
Bremsleitung am bremssattel mit einem offenen ringschlüssel lösen, noch nicht abschrauben.

Renault Clio Reparaturanleitung. Fahrzeuge mit hinterer scheibenbremse

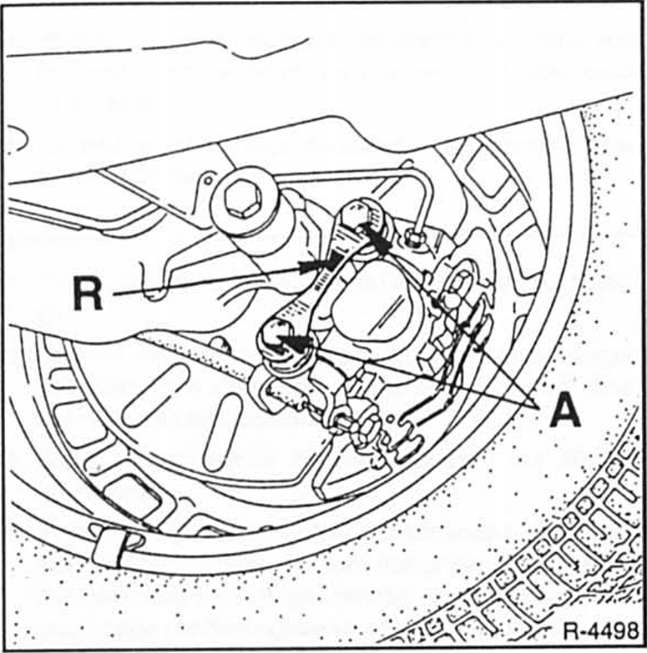

2 Befestigungsschrauben - a - für bremssattel abschrauben.
Lage der sicherungsplatte - r - für wiedereinbau beachten, die einbuchtung zeigt zum bremssattel.
Bremsleitung am bremssattel abschrauben. Achtung: bremsflüssigkeit läuft aus. Bremsflüssigkeit in einer flasche sammeln, die ausschließlich für bremsflüssigkeit vorgesehen ist. Bremssattel abnehmen.

Renault Clio Reparaturanleitung. Fahrzeuge mit hinterer scheibenbremse

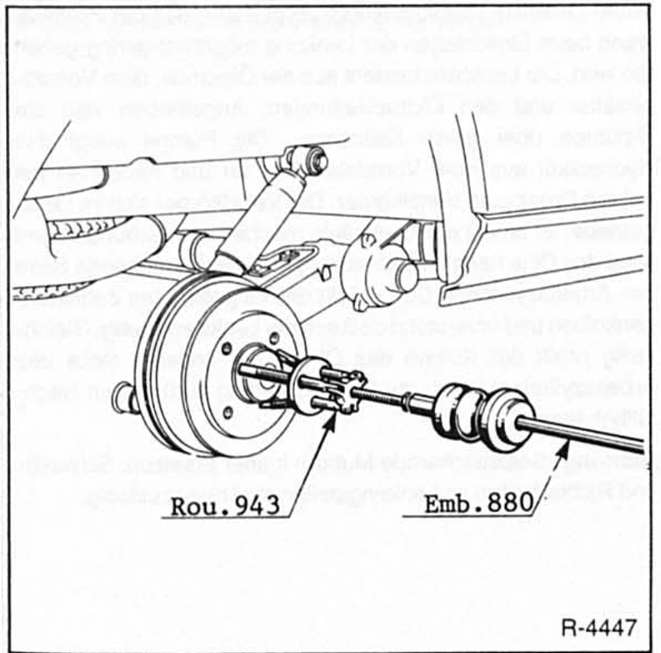

Nabenkappe mit geeignetem schlag-abzieher abziehen.
Steht das spezialwerkzeug nicht zur verfügung, nabenkappe vorsichtig mit einem gummi- oder kunststoffhammer abschlagen.
Achsmutter an der radnabe abschrauben und mit scheibe abnehmen.
Bremstrommel abnehmen. Falls erforderlich, trommel mit einem handelsüblichen abzieher abziehen. Hierzu abzieher mit den radschrauben anschrauben.
