Renault Clio Reparaturanleitung. Einbau

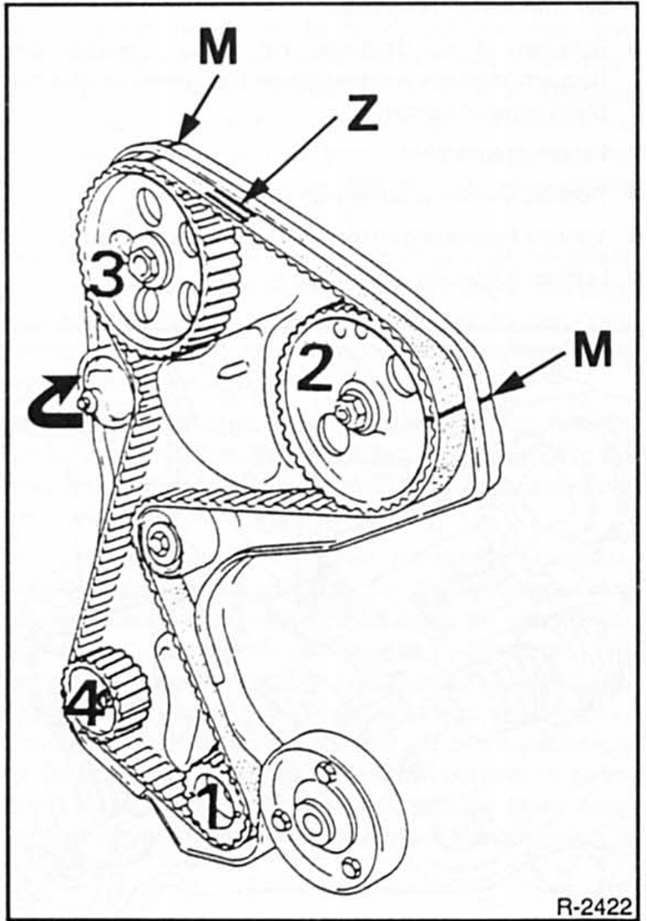

Zahnriemen in numerischer reihenfolge auf die riemenräder auflegen, dabei laufrichtung beachten. Die laufrichtung ist durch pfeile - z - auf dem zahnriemen markiert.
Die stellung der nebenantriebswelle -4 - (für ölpumpe) ist ohne belang.
