Reparaturanleitung - Renault Clio :: Spiegelglas für außenspiegel aus-und einbauen

Reparaturanleitung - Renault Clio / Die karosserie / Spiegelglas für außenspiegel aus-und einbauen

Achtung: das spiegelglas kann bei eingebautem außenspiegel gewechselt werden. Je nach spiegelausführung ist das glas unterschiedlich befestigt.

1. Ausführung (klemmringbefestigung)

Ausbau

Renault Clio Reparaturanleitung. Ausführung

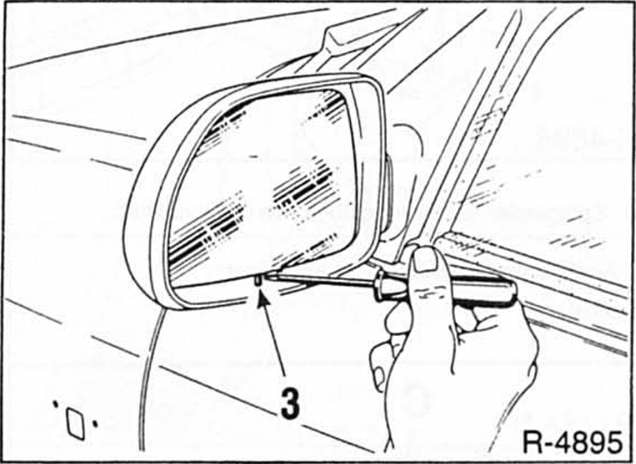

  • Das ende des klemmringes - 3 - mit einem kleinen schraubendreher lösen.
  •  Spiegelglas aus der halterung herausnehmen.

Einbau

Renault Clio Reparaturanleitung. Ausführung

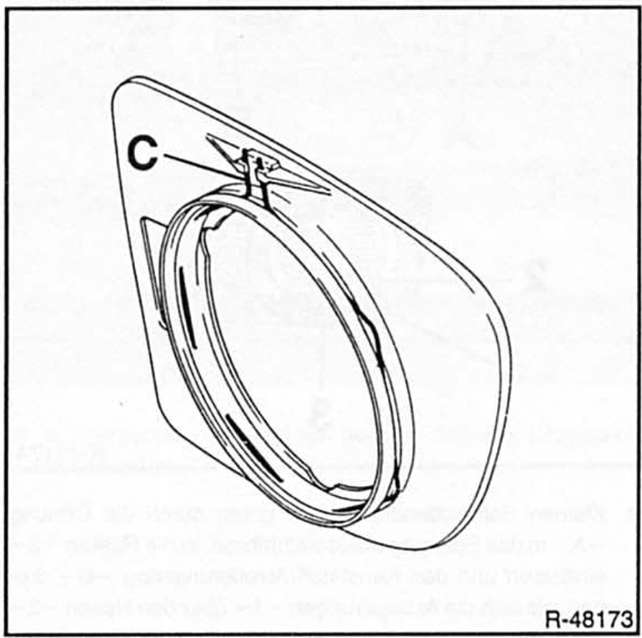

  • Klemmring - c - wieder einsetzen, bevor das spiegelglas aufgedrückt wird.

Renault Clio Reparaturanleitung. Spiegelglas für auÿenspiegel aus-und einbauen

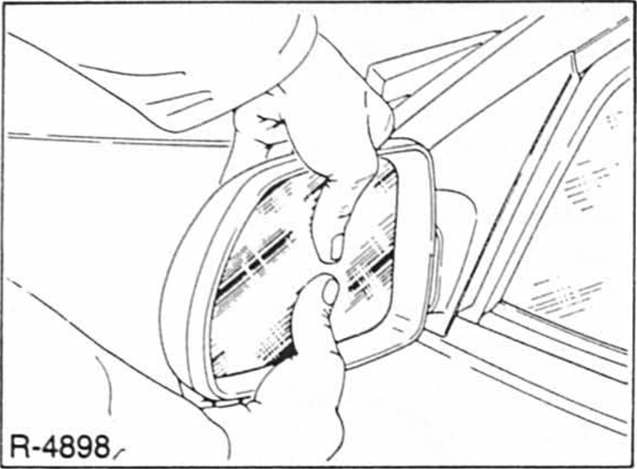

  • Spiegelglas ansetzen, aufdrücken und einrasten.

2. Ausführung (arretierungsbefestigung)

Ausbau

Renault Clio Reparaturanleitung. Spiegelglas für auÿenspiegel aus-und einbauen

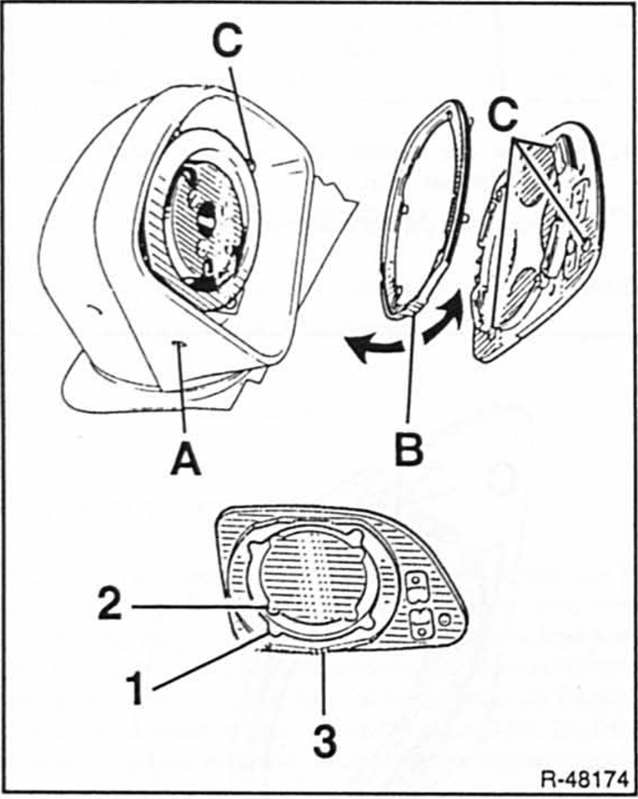

  • Kleinen schraubendreher von unten durch die öffnung - a - in das spiegelgehäuse einführen, in die rasten - 3 - einsetzen und den kunststoff-arretierungsring - b - drehen, bis sich die aussparungen -1 - über den nasen -2- befinden. Glas vorsichtig abnehmen.

Einbau

  • Vor dem einbau arretierungsring so drehen, daß die aussparungen mit den nasen übereinstimmen.
  •  Spiegelglas ansetzen und mit hilfe der 4 führungen - c - auf die halterung drücken.
  •  Mit kleinem schraubendreher den arretierungsring durch die öffnung im spiegelgehäuse verdrehen und dadurch spiegelglas sichern.
