Reparaturanleitung - Renault Clio :: Ausbau

Achtung: kein offenes feuer, brandgefahr! Zum ausbau des tankgebers oder der kraftstoffpumpe muß der kraftstofftank leer sein. Tank weitestgehend leerfahren, oder kraftstoff mit einer pumpe absaugen.

  •  Kraftstofftank ausbauen, siehe.

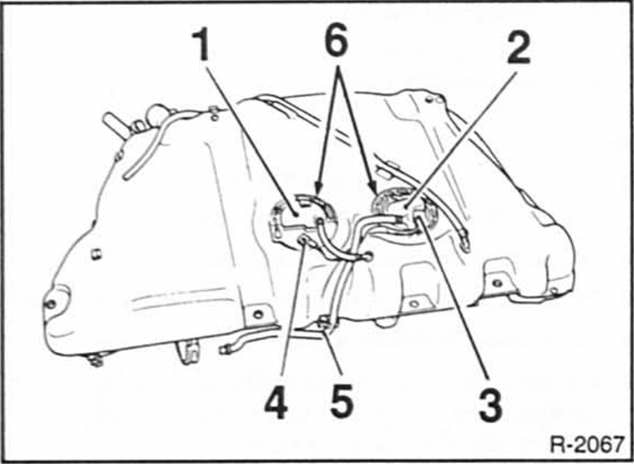

Renault Clio Reparaturanleitung. Ausbau


  1. Tankgeber
  2.  kraftstoffpumpe
  3.  elektrischer anschlußstecker
  4.  verbindungskabel
  5.  kraftstoffvorlaufschlauch
  6.  kunststoffmuttern
  • Elektrische steckverbindung für tankgeber abziehen.
  •  Schellen lösen. Belüftungs- und kraftstoffschläuche abziehen.

    Vorher alle schläuche und anschlußstutzen mit farbe oder tesaband kennzeichnen, damit sie beim einbau wieder an nchtiger stelle aufgesteckt werden können.

Renault Clio Reparaturanleitung. Ausbau

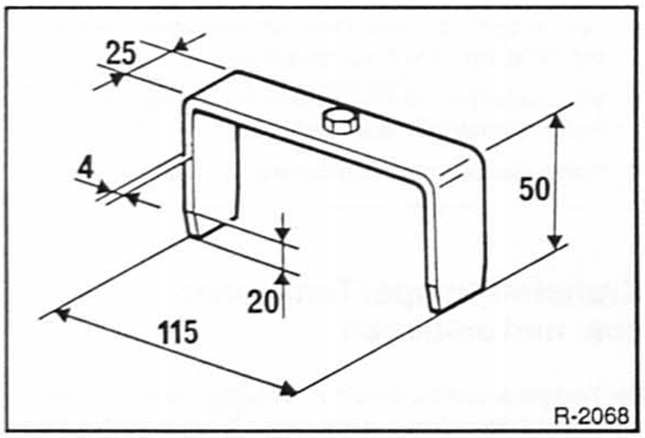

  • Zum lösen der kunststoffmuttern muß ein geeignetes werkzeug angefertigt werden, siehe abbildung. Keinen schraubendreher oder hammer verwenden, da sonst die kunststoffteile beschädigt werden.

    Werkzeug anfertigen, dazu in der mitte eines 4 mm starken flacheisens. Länge x breite 210x25 mm, eine bohrung anbnngen und eine schraube mit 13 mm-sechskantkopf auf der fläche anschweißen. Die enden des flacheisens u-förmig umbiegen und ausrichten, sie müssen in die aussparungen der kunststoffmuttern passen.

  •  Kunststoffmutter linksherum lösen.
  •  Tankgeber beziehungsweise kraftstoffpumpe hochziehen und herausnehmen. Dabei lappen unterlegen und eventuell austretenden kraftstoff auffangen.

Renault Clio Reparaturanleitung. Ausbau

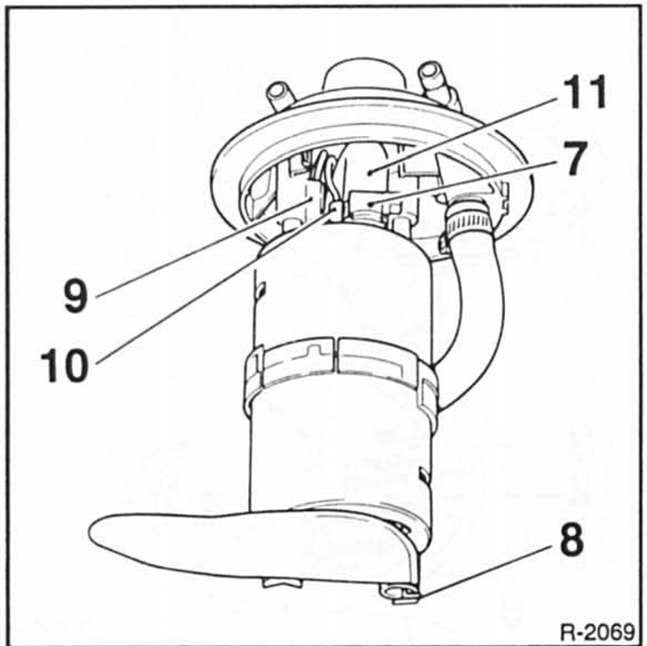

  • Schelle - 7 - lösen, klammer - 8 - abnehmen und die pumpe vom deckel trennen. Zuvor die kabel - 9 - und - 1 0 sowie den kraftstoffschlauch - 1 1 - abziehen.
