Reparaturanleitung - Renault Clio :: Ausbau

Reparaturanleitung - Renault Clio / Der motor / Keilriemen für generator aus- und einbauen/spannen / Ausbau

1,2-1- (Bis 3/96) und 1,4-l-motoren: rechtes vorderrad ausbauen und abdeckung im rechten radhaus ausbauen, siehe kapitel "zahnriemenausbau".

Renault Clio Reparaturanleitung. Ausbau

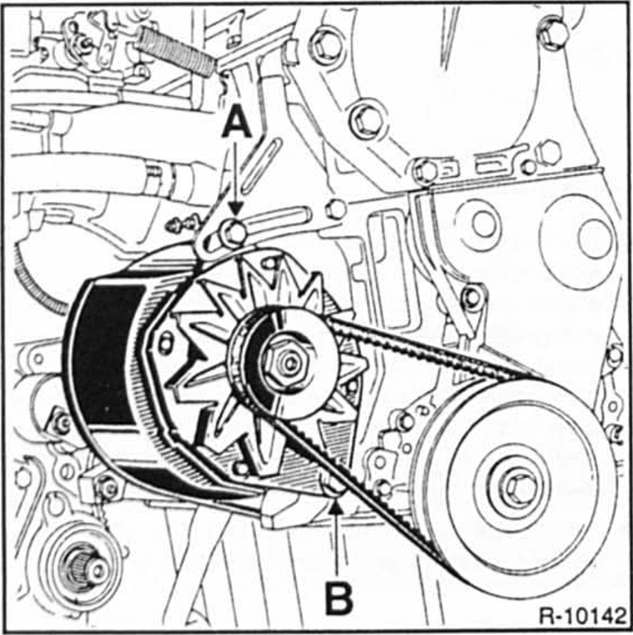

1,2-1- (Bis 3/96) und 1,4-l-motoren: untere befestigungsschraube - b - für generator lösen. Klemmschraube - a - am spannbugel losen und generator zum motor hin schwenken.

Renault Clio Reparaturanleitung. Ausbau

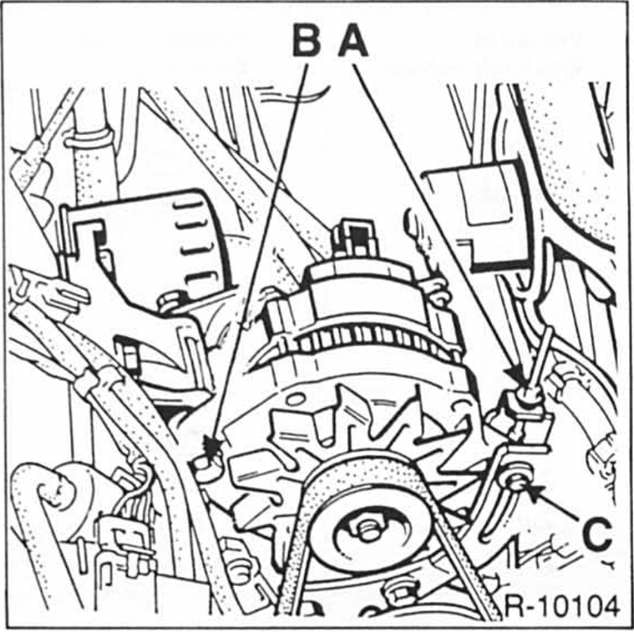

65 Kw/88 ps-benzinmotor und dieselmotor: spannschraube - a - . Dann schrauben - b - und - c - lösen.

Renault Clio Reparaturanleitung. Ausbau

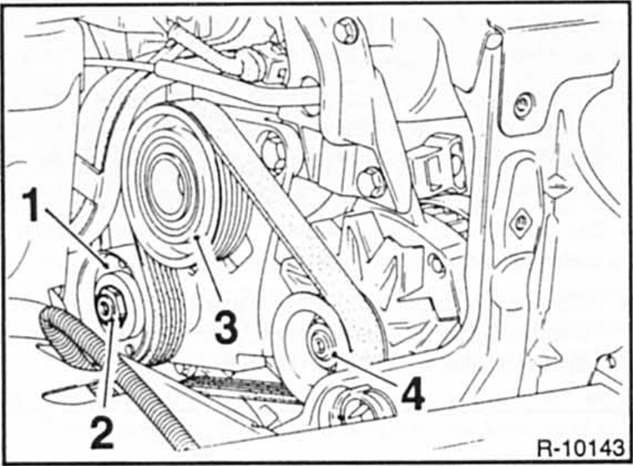

16-Ventil-motor (99 kw/135 ps): mutter - 2 - lösen und spannrolle - 1 - vom keilriemen wegschwenken.
Keilriemen von den riemenscheiben - 4 - und - 3 - abnehmen achtung: um den keilriemen nicht zu beschädigen diesen niemals mit einem schraubendreher oder anderen werkzeugen von den riemenscheiben abdrücken.
