Renault Clio Reparaturanleitung. Einbau

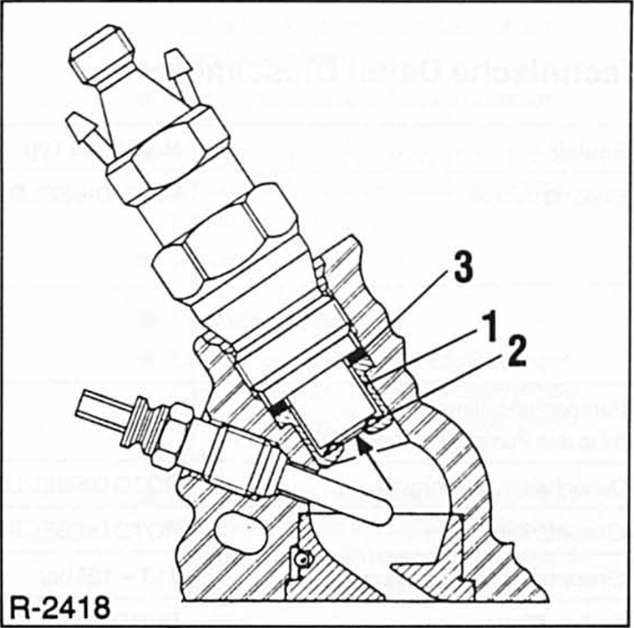

Im zylinderkopf sitzt eine flammschutzmuffe - 1 - mit dichtring - 3 - sowie eine flammschutzscheibe - 2 - .
Grundsätzlich neue wärmeschutzdichtungen sowie dichtringe zwischen zylinderkopf und einspritzventil verwenden.
Die vertiefung der flammschutzscheibe muß nach unten zeigen, siehe abbildung.
Einspritzdüsen mit 70 nm festziehen.
Einspritzleitungen aufsetzen, überwurfmuttern mit 25 nm festziehen.
